Размерный ряд

Модель пневмораспределителя	Порт подключения	Площадь сечения (⁠кв.мм⁠)	Кол-во линий/позиций
HV-02	G1/4	30	4/3
HV-03	G3/8	30	4/3
HV-04	G1/2	30	4/3

Описание

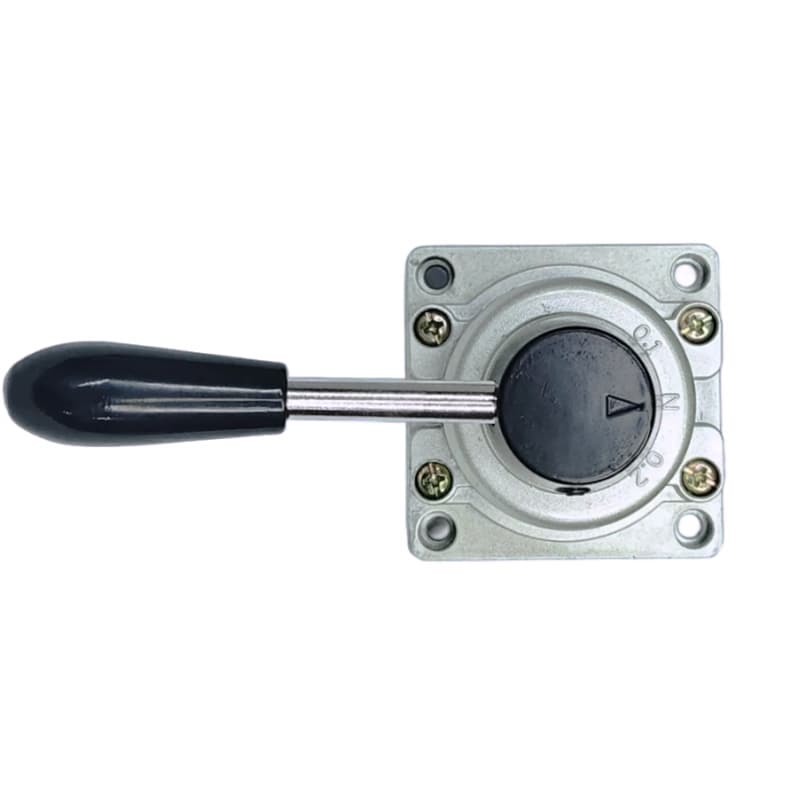

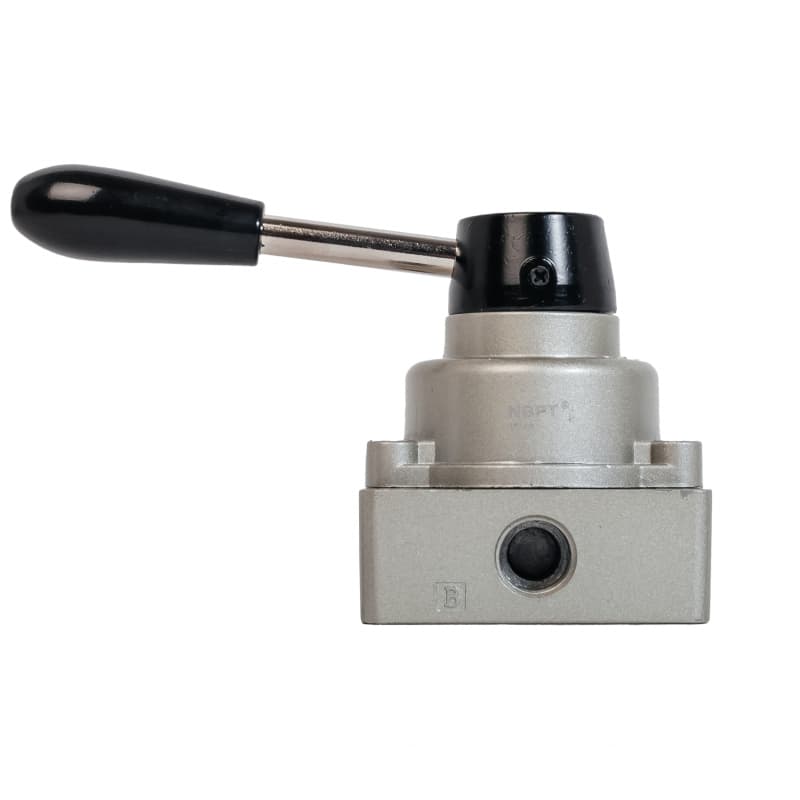

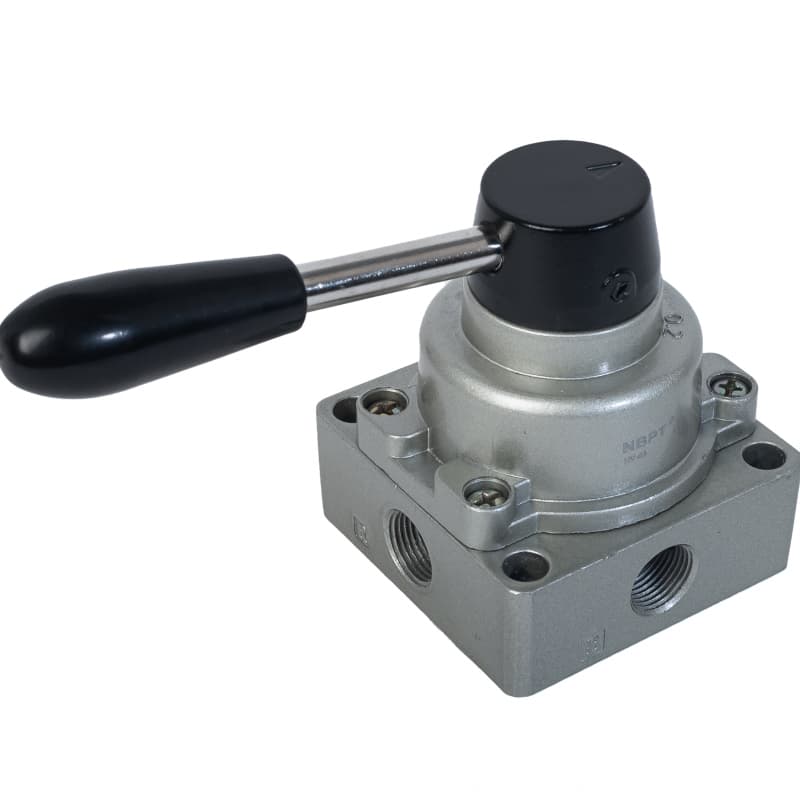

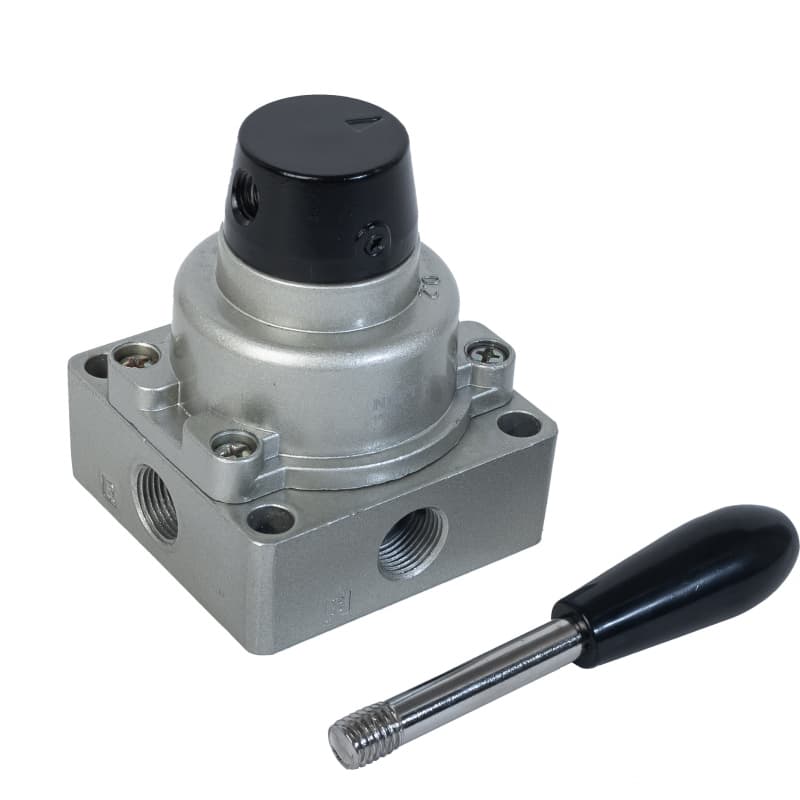

Распределитель пневматический с ручным управлением серии HV — это компактный универсальный распределитель для управления потоками сжатого воздуха. Распределители предназначены для изменения направления потоков сжатого воздуха в двух или более внешних пневмолиниях в зависимости от внешнего управляющего воздействия. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа.

Технические характеристики

Рабочая среда

воздух (⁠степень очистки – 40 мкм⁠)

Тип распределителя

четырёхлинейный трёхпозиционный 4/3, закрытый центр

Управление (⁠передача сигнала⁠)

прямое

Рабочее давление

0,0 - 0,8 МПа

Рабочая температура

−20...+70°C

Присоединение

G1/4", G3/8", G1/2"

Ход манипулятора

45°

Материал корпуса распределителя

анодированный алюминий

Пример условного обозначения

HV - 02 , где HV - серия распределителя 4 лин./3 поз., 02 - обозначение порта подключение G1/4 дюйма
