Рабочая среда
воздух (степень очистки – 40 мкм)
Пневмораспределители и соленоидные клапаны

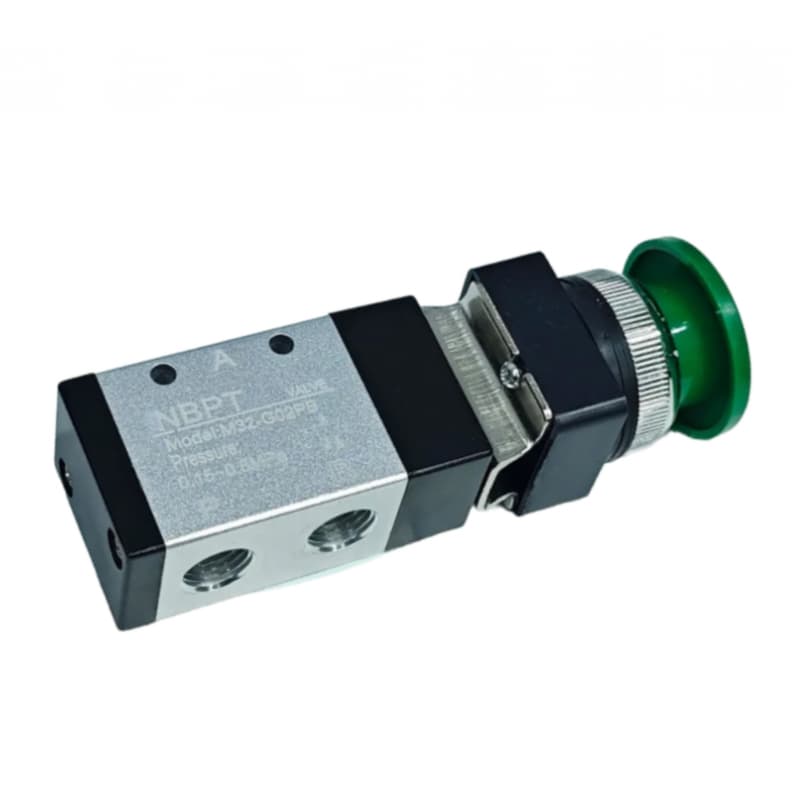

Пневмораспределители 3/2 серии M32-PB
Цена по запросу
Размерный ряд
| Модель пневмораспределителя | Порт подключения | Площадь сечения (кв.мм) | Кол-во линий/позиций |
|---|---|---|---|
| M32-G01PB | G1/8 | 9 | 3/2 |
| M32-G02PB | G1/4 | 12 | 3/2 |
Описание
Распределитель пневматический с механическим управлением серии M32-PB — это компактный универсальный распределитель для управления потоками сжатого воздуха. Распределители предназначены для изменения направления потоков сжатого воздуха в двух или более внешних пневмолиниях в зависимости от внешнего управляющего воздействия. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа.
Технические характеристики
Тип распределителя
трёх линейный двух позиционный 3/2, нормально закрытый, пружинный возврат
Управление (передача сигнала)
прямое
Рабочее давление
0,0 - 0,8 МПа
Рабочая температура
−20...+70°C
Присоединение
G1/8", G1/4"
Тип элемента управления
PB - кнопка без фиксации
Материал корпуса распределителя
анодированный алюминий
Пример условного обозначения
M32-G01PB , где M32 - серия распределителя 3 лин./2 поз., G01 - обозначение порта подключение G1/8 дюйма, PB - тип элемента управления - кнопка без фиксации
