Рабочая среда
воздух (степень очистки – 40 мкм)
Пневмораспределители и соленоидные клапаны

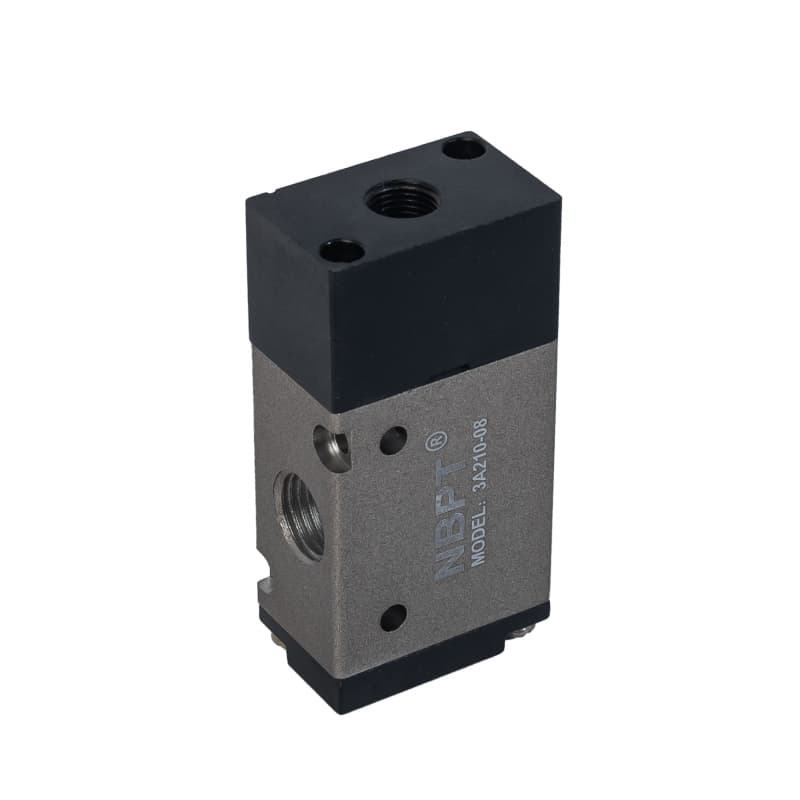

Пневмораспределители 3/2 серии 3A100
Цена по запросу
Размерный ряд
| Модель пневмораспределителия | Порт подключения | Кол-во линий/позиций | Макс. частота срабатывания (ц/сек) | Площадь сечения (кв.мм) | Управление |
|---|---|---|---|---|---|
| 3A110-M5 | M5 | 3/2 | 5 | 5,5 | одностороннее |
| 3A120-M5 | M5 | 3/2 | 5 | 5,5 | двустороннее |
| 3A110-06 | G1/8 | 3/2 | 5 | 12 | одностороннее |
| 3A120-06 | G1/8 | 3/2 | 5 | 12 | двустороннее |
Описание
Распределитель с пневмоуправлением серии 3A100 — это компактный универсальный распределитель для управления потоками сжатого воздуха, а также сброса отработанного воздуха в атмосферу.
В зависимости от модификации распределители могут быть:
с односторонним или двухсторонним управлением;
нормально закрытые NC или нормально открытые NO.
Технические характеристики
Управление
прямое
Присоединение вход/выход
М5, G1/8"
Тип распределителя
3 лин./2 поз.
Макс. частота срабатывания
5 ц./сек.
Рабочее давление
0,15 - 0,8 МПа
Максимальное давление
1,2 МПа
Рабочая температура
−20...70°C
Смазка
не требуется
Материал корпуса распределителя
анодированный алюминий
Пример условного обозначения
3A110 - 06 , где 3A - модель, 1 - серия распределителя , 10 - тип распределителя - с односторонним управлением, 06 – обозначение порта подключение G1/8 дюйма
