Рабочая среда
воздух (степень очистки – 40 мкм)
Пневмораспределители и соленоидные клапаны

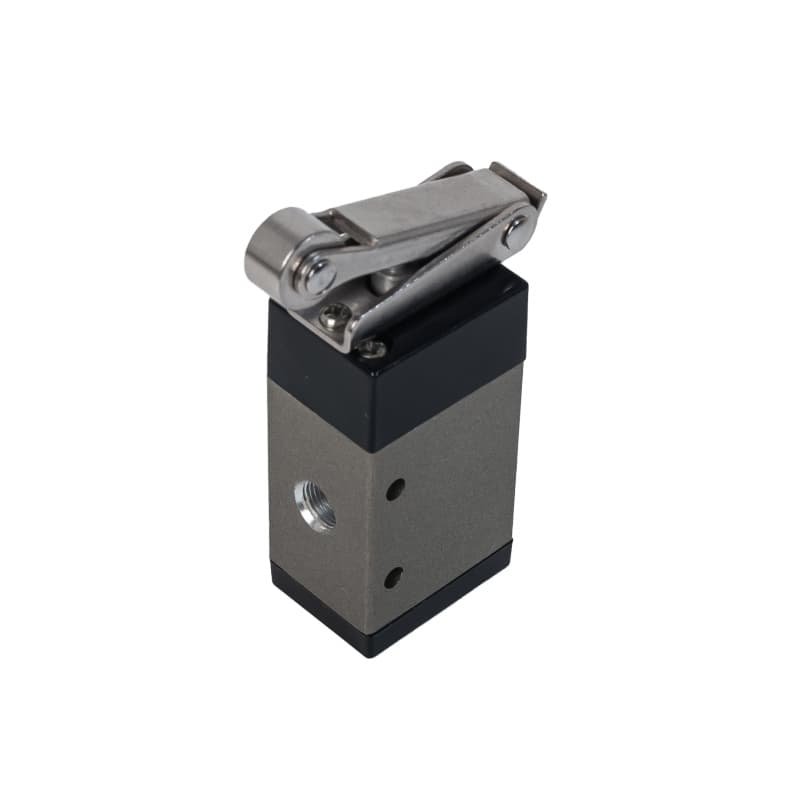

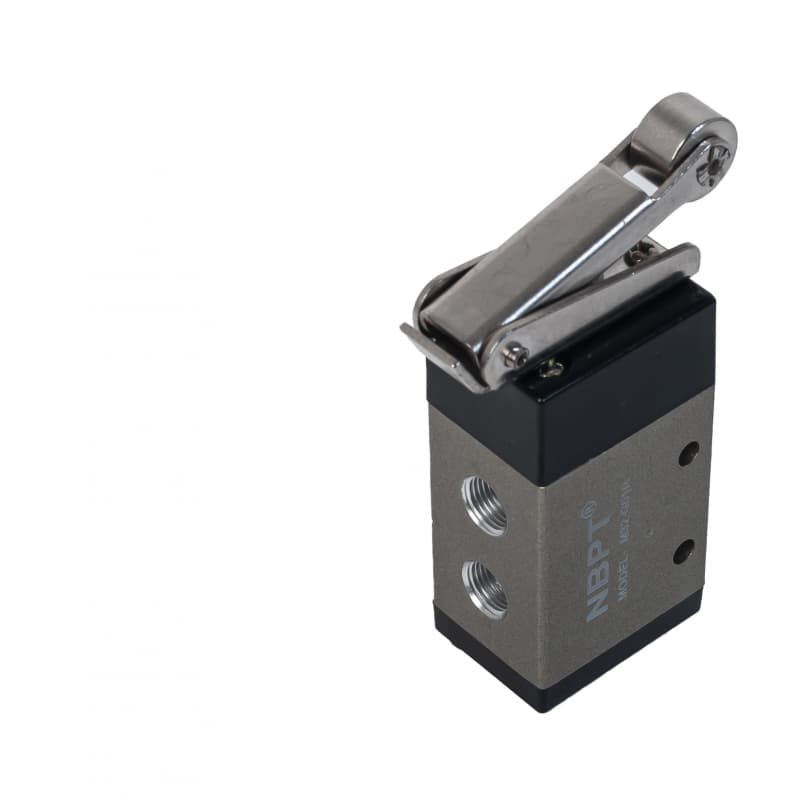

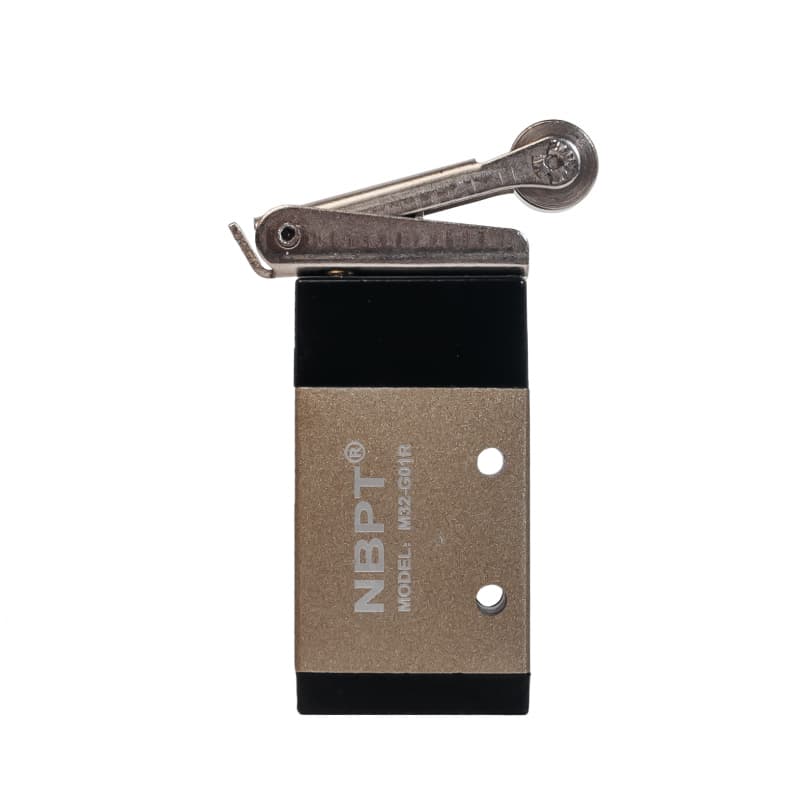

Пневмораспределитель 5/2 серии M52-R
Цена по запросу
Размерный ряд
| Модель пневмораспределителя | Порт подключения | Площадь сечения (кв.мм) | Кол-во линий/позиций |
|---|---|---|---|
| M52-G01R | G1/8 | 9 | 5/2 |
| M52-G02R | G1/4 | 12 | 5/2 |
Описание
Распределитель пневматический с механическим управлением серии М52 — это компактный универсальный распределитель для управления потоками сжатого воздуха. Распределители предназначены для изменения направления потоков сжатого воздуха в двух или более внешних пневмолиниях в зависимости от внешнего управляющего воздействия. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа.
Технические характеристики
Управление (передача сигнала)
прямое
Тип распределителя
трёх линейный двух позиционный 5/2, нормально закрытый
Рабочее давление
0,0 - 0,8 МПа
Рабочая температура
−20...+70°C
Присоединение вход/выход
G1/8",G1/4"
Тип элемента управления

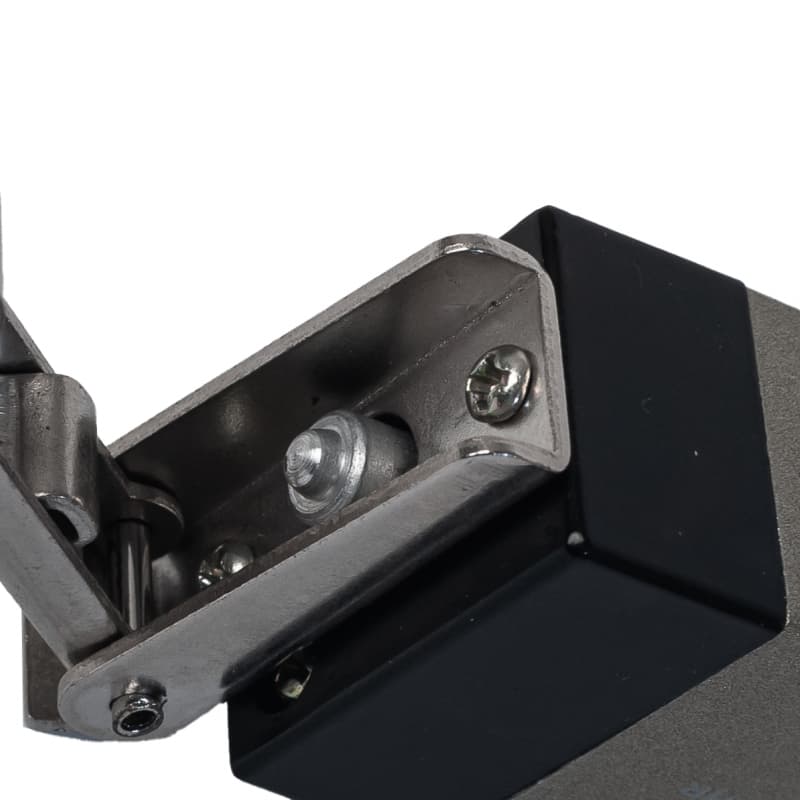

R - ролик с ломающимся рычагом
Материал корпуса распределителя
анодированный алюминий
Пример условного обозначения
M52-G02R , где M52 - серия распределителя 5 лин./2 поз., G02 - обозначение порта подключение G1/4 дюйма, R - тип элемента управления - ролик с ломающимся рычагом
