Рабочая среда
воздух оичстки от 40мкм
Пневмоцилиндры

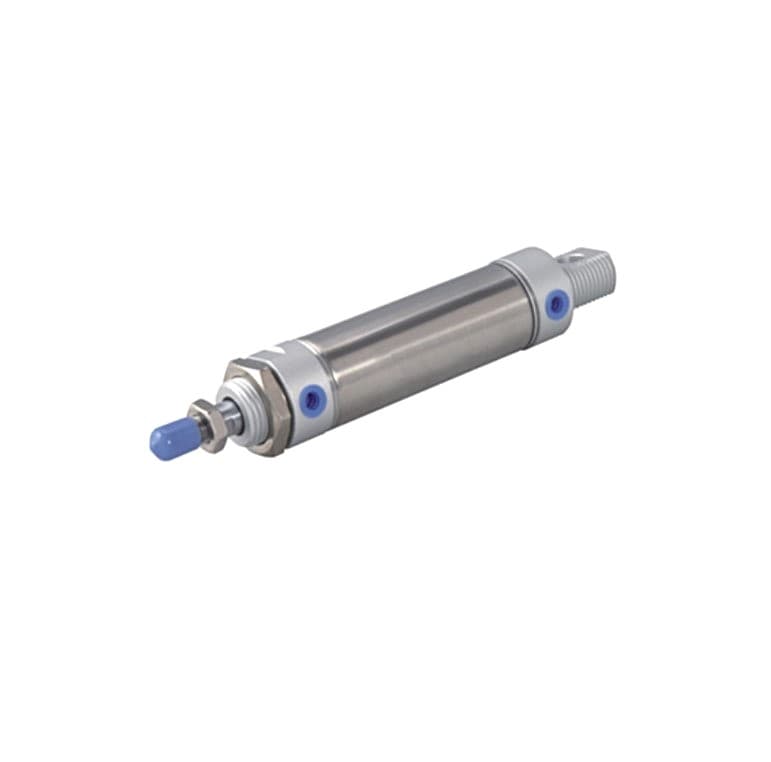

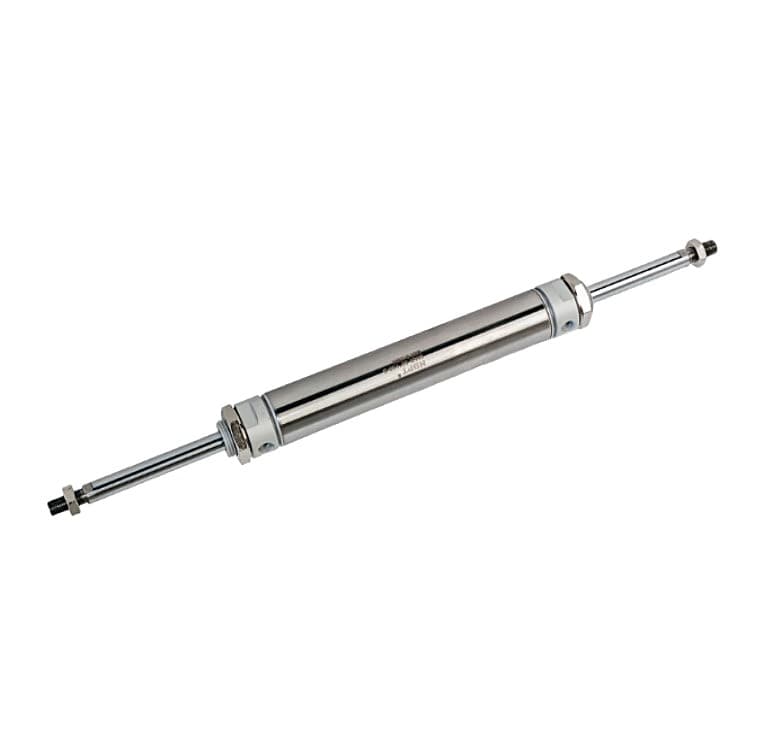

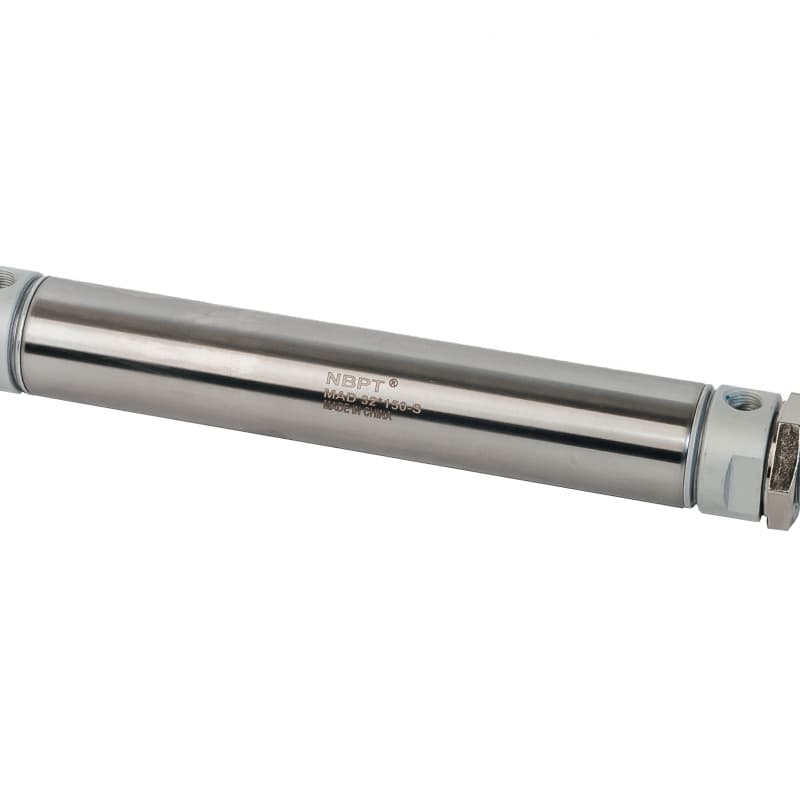

Пневматический цилиндр серии MA
Цена по запросу
Размерный ряд
| Серия пневмоцилиндра | Диаметр поршня (мм) | Ход штока (мм) |
|---|---|---|
| MA | 16 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MA | 20 | 20, 25, 40, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MA | 25 | 25, 40, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MA | 32 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MA | 40 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
Описание
Пневматические цилиндры серии MA нержавеющая сталь – это пневмоцилиндры двустороннего действия с одно/двусторонним штоком. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах. Созданы в соответствии с ISO15552 (ISO6431).
- Возможна работа со смазкой (впоследствии требуется постоянная смазка, NBPT рекомендует гидравлическое масло ISO VG 32)
Технические характеристики
Диапазон рабочего давления, МПа
0.1- 0.9
Максимально допустимое давление, МПа
1.5
Рабочая температура
от - 20°С до +70 °С
Скорость хода, мм/с
30-800
Материал штока
легированная сталь
Материал гильзы цилиндра
нержавеющая сталь
Демпфер
демпферная шайба (материал NBR)
Тип используемого датчика
CS1-S
Тип крепления датчика
стальная кабельная стяжка
Тип кронштейна
FA, LB, SDB, Y, I
Пример условного обозначения пневмоцилиндра
MA 25x75 S , где MA - модель, 25 - диаметр поршня (25 мм), 75 - ход штока (75 мм), S - наличие магнитного кольца
