Рабочая среда
воздух оичстки от 40мкм
Пневмоцилиндры

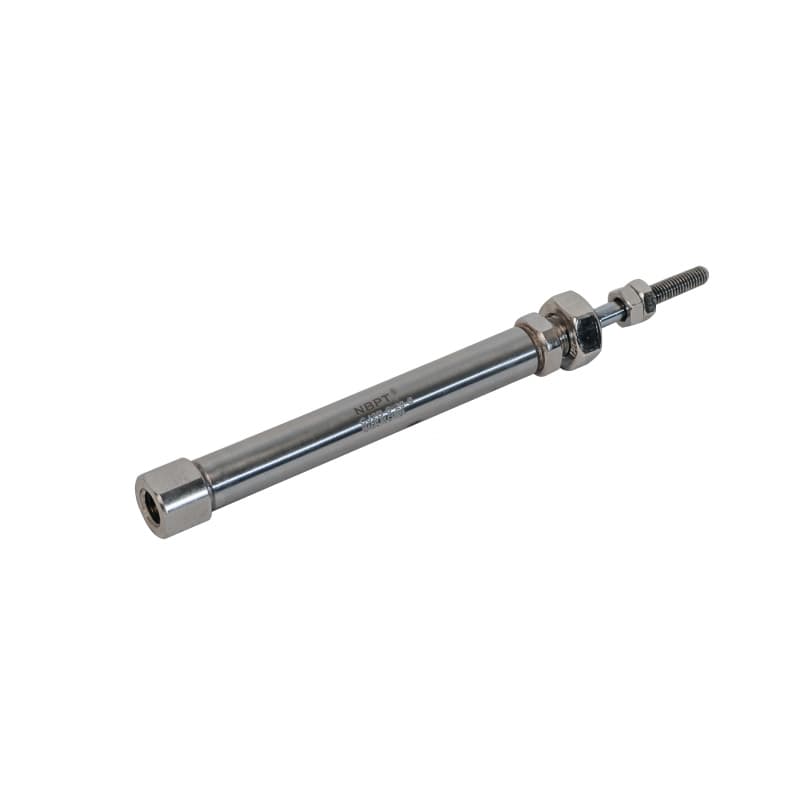

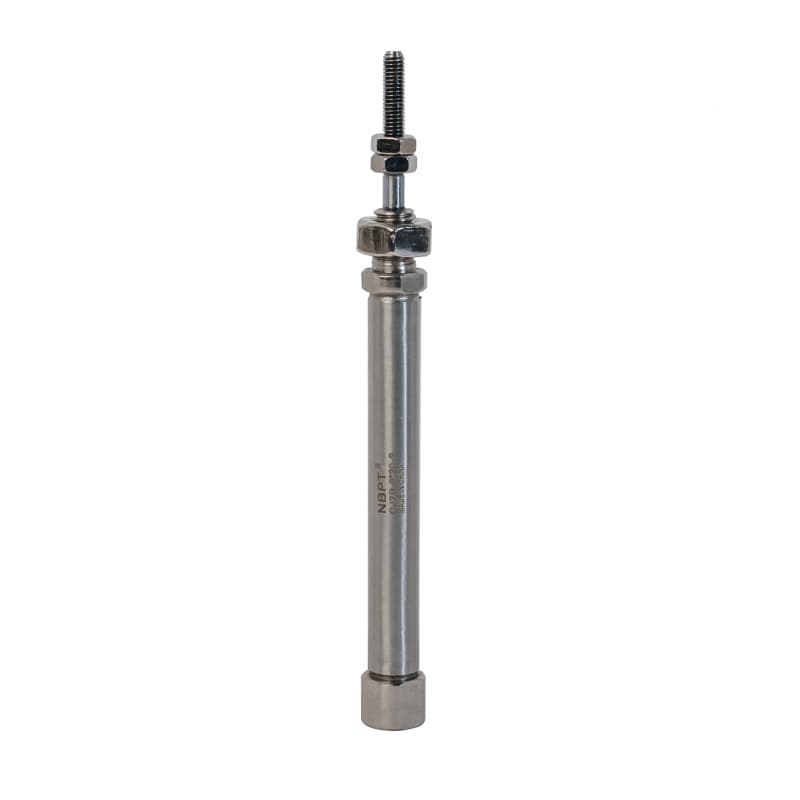

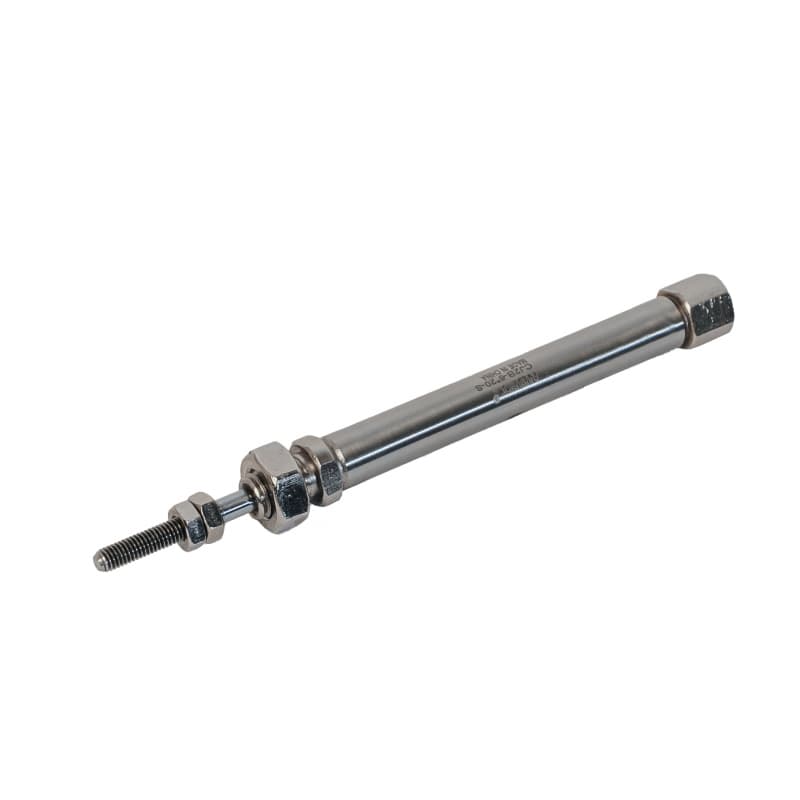

Пневматический цилиндр мини серии CJ2B
Цена по запросу
Размерный ряд
| Серия пневмоцилиндра | Диаметр поршня (мм) | Ход штока (мм) | Размер резьбы подключения М (мм*шаг) | Размер внешней резьбы на штоке M (мм*шаг) |
|---|---|---|---|---|
| CJ2B | 6 | 10, 15, 20, 25, 30, 45, 50, 60 | М5*0,8 | М3*0,5 |
Описание
Пневматические цилиндры мини серии CJ2B нержавеющая сталь – это пневмоцилиндры одностороннего действия с пружинным возвратом и односторонним штоком. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах.
- Возможна работа со смазкой (впоследствии требуется постоянная смазка, NBPT рекомендует гидравлическое масло ISO VG 32)
Технические характеристики
Диапазон рабочего давления, МПа
0.1- 0.7
Максимально допустимое давление, МПа
0,7
Рабочая температура
от - 10°С до +70 °С
Скорость хода, мм/с
50-750
Материал штока
легированная сталь
Материал гильзы цилиндра
нержавеющая сталь
Демпфер
демпферная шайба (материал NBR)
Тип кронштейна
FA, LB, SDB, TC
Резьба на передней крышке
М6*1,0
Пример условного обозначения пневмоцилиндра
CJ2B 6х10 S , где CJ2B - модель, 6 -диаметр поршня (6 мм), 10 - ход штока (10 мм), S - наличие магнитного кольца
