Размерный ряд глушителя

МОДЕЛЬ ФИТИНГА	Резьба внешняя G,(⁠дюймы⁠)
BESL 01	G1/8
BESL 02	G1/4
BESL 03	G3/8
BESL 04	G1/2

Описание

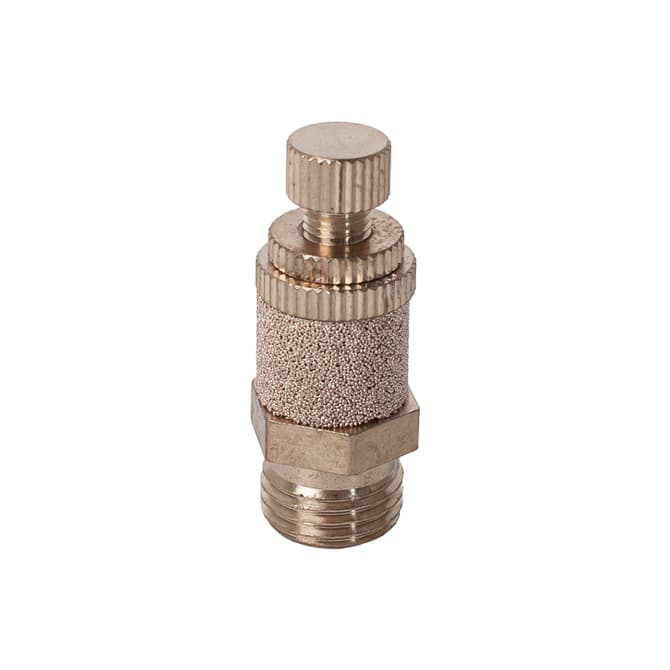

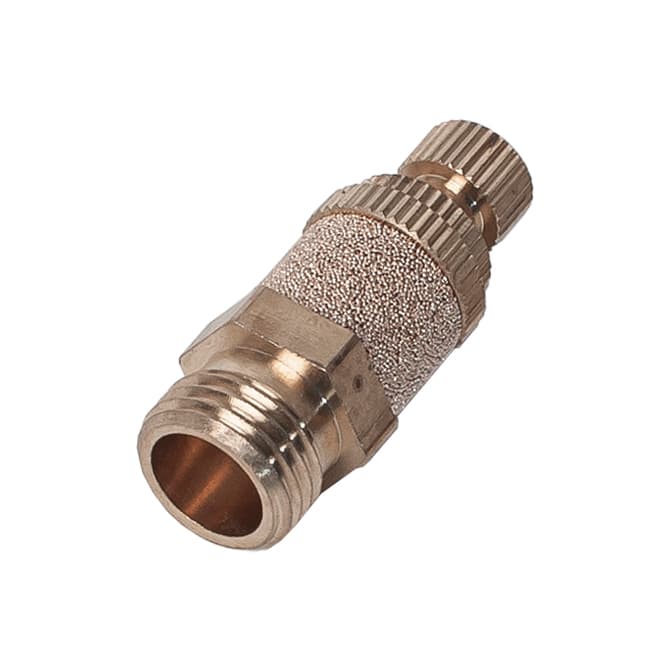

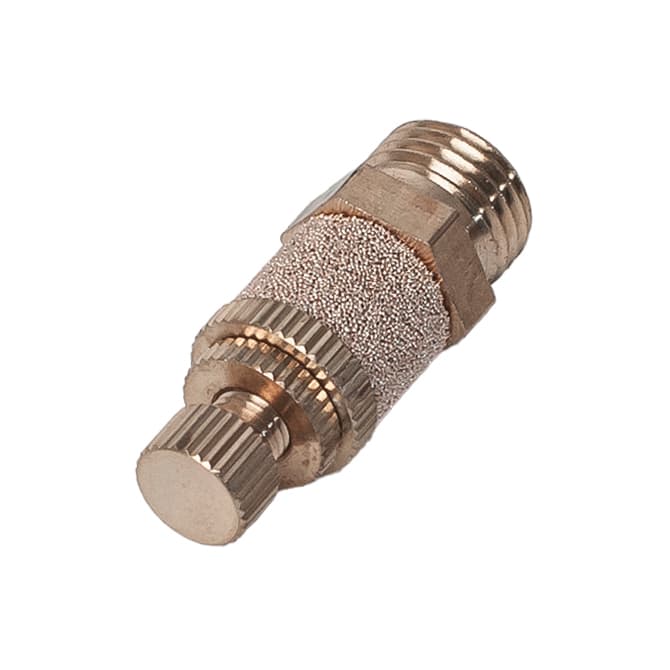

Фитинг-глушитель (пневмоглушитель) латунный BESL предназначен для снижения уровня шума при сбросе сжатого воздуха в пневматических системах.

Пневмоглушитель BESL с регулятором скорости потока воздуха используется для регулировки скорости перемещения штока пневмоцилиндра. Устанавливается в выходные порты пневмораспределителя.

Максимально допустимое давление 1,5 Мпа(14,0 Атм)

Рабочая температура от -20 °C до +60 °C

Технические характеристики

Рабочее давление

0 - 1,0 Мпа (⁠10 Атм⁠)

Материал исполнения - латунь марки ЛС59-1. Многокомпонентный медный сплав, содержание меди

57-60%,цинк:37,5-42,2%,свинец:0,8-1,9%.

Пример условного обозначения глушителя

BESL 02 , где BESL - модель, 02 - резьба цилиндрическая G 1/4 дюйма
