Рабочее давление
0 - 6,0 Мпа (60 Атм)
Фитинги

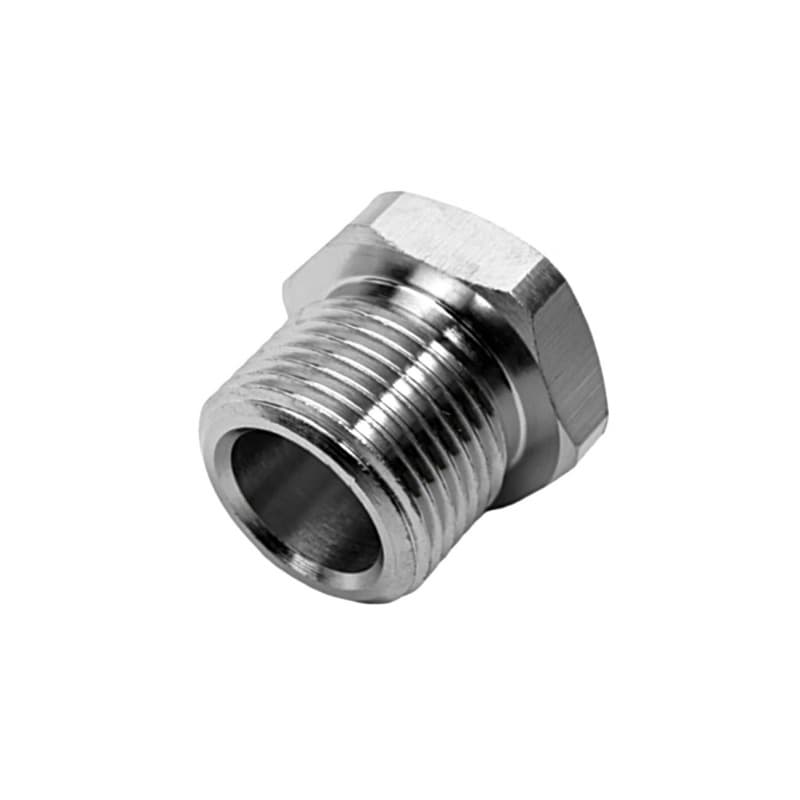

Заглушка латунная резьбовая JD-M
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Резьба наружная M (мм*шаг) |
|---|---|
| JD- M5*0,8 | M5*0,8 |
| JD-M8*1 | M8*1 |
| JD-M10*1 | M10*1 |
| JD-M12*1.25 | M12*1.25 |
| JD-M14*1.5 | M14*1.5 |
| JD-M16*1.5 | M16*1,5 |
| JD-M20*1.5 | M20*1.5 |
| JD-M22*1.5 | M22*1.5 |
Описание
Заглушка латунная резьбовая JD-M, предназначена для закрытия технических отверстий пневматического оборудования. Фитинги из латуни NBPT устойчивы к механическим воздействиям и имеют длительный срок службы.
Заглушка латунная JD-M имеет резьбовой порт подключения с метрической резьбой M,
Латунные фитинги NBPT производятся из цельного металлического прута, исключает сколы, пропуски воздуха и разрушение изделия. В этом заключается преимущество перед фитингами, созданными методом прессования из стружки и пыли.
Технические характеристики
Максимально допустимое давление
7,0 Мпа (70,0 Атм)
Рабочая температура
- 60 °C до +260 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
JD-M10*1, где JD - модель, M10*1 – наружная метрическая резьба 10*1 .
