Рабочая среда
воздух, вакуум, вода, технические жидкости.
Фитинги

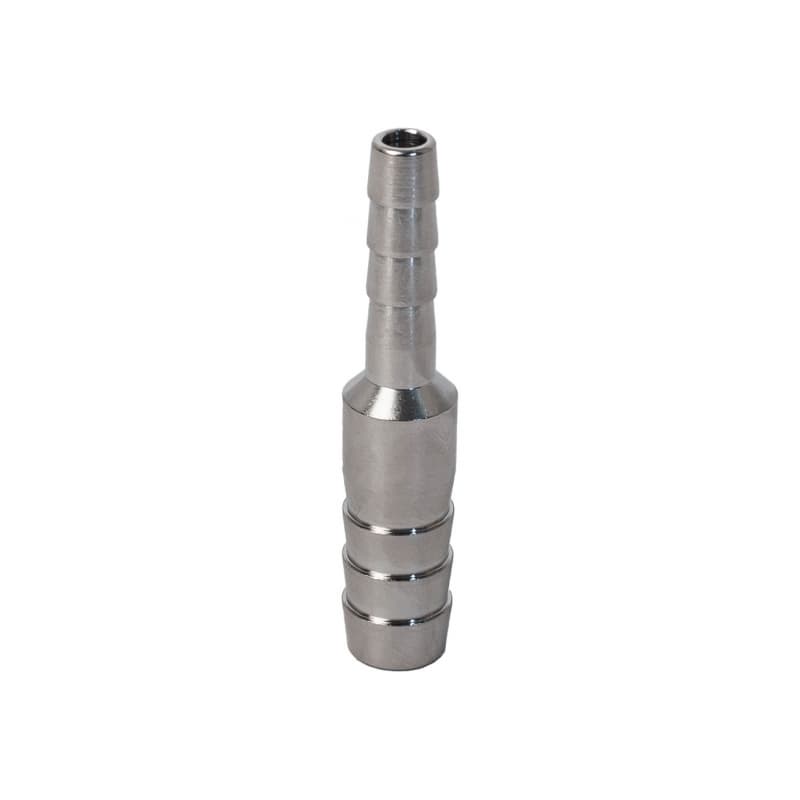

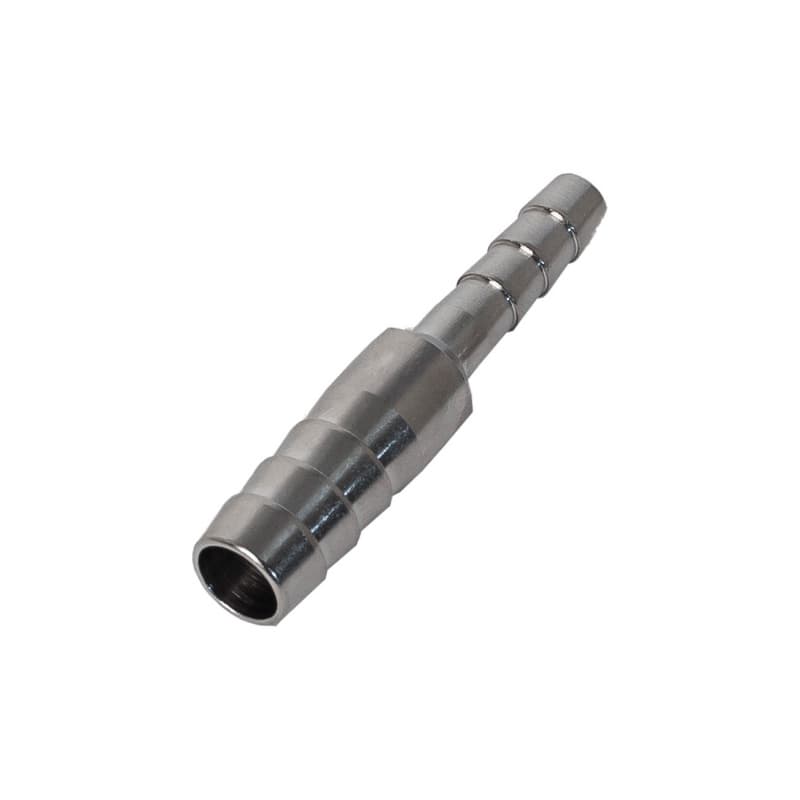

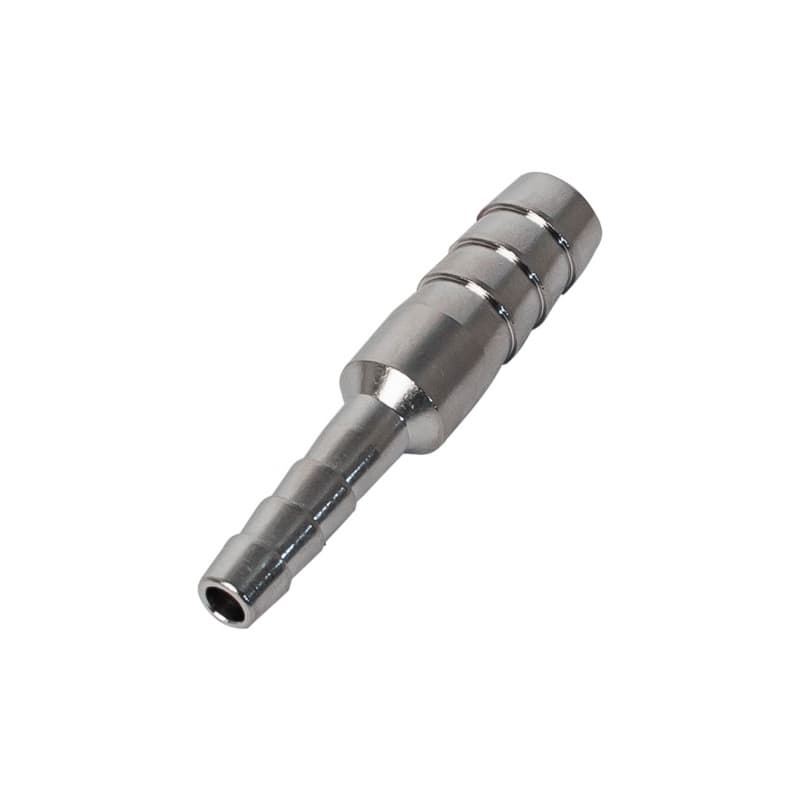

Штуцер латунный двусторонний переходной BB
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр трубки, D1 (мм) | Внутренний диаметр трубки, D2 (мм) |
|---|---|---|
| BB 6-4 | 6 | 4 |
| BB 8-4 | 8 | 4 |
| BB 8-6 | 8 | 8 |
| BB 10-6 | 10 | 6 |
| BB 10-8 | 10 | 8 |
| BB 12-8 | 12 | 8 |
| BB 12-10 | 12 | 10 |
| BB 12-14 | 12 | 14 |
| BB 14-16 | 14 | 16 |
| BB 16-18 | 16 | 18 |
Описание
Штуцер латунный двусторонний переходной BB используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред.
В отличии от пластиковых фитингов латунные фитинги более устойчивы к механическим воздействиям и имеют более длительный срок службы.
Фитинг BB имеет два порта подключения разного размера.
Размеры штуцеров в миллиметрах (мм), соответствуют внутренним диаметрам подключаемых пневматических трубок в миллиметрах (мм).
Технические характеристики
Рабочее давление
соответствует рабочему давлению применяемой трубки
Максимально допустимое давление
соответствует макс. давлению применяемой трубки
Отрицательное давление
-100 кПа
Рабочая температура
соответствует макс.температуре применяемой трубки.
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Пример условного обозначения фитинга
BB 6-4 , где B B - модель, 6 – внутренний диаметр пневмотрубки 6 мм, 4 – внутренний диаметр пневмотрубки 4 мм.
