Рабочая среда
воздух, вакуум, вода, технические жидкости.
Фитинги

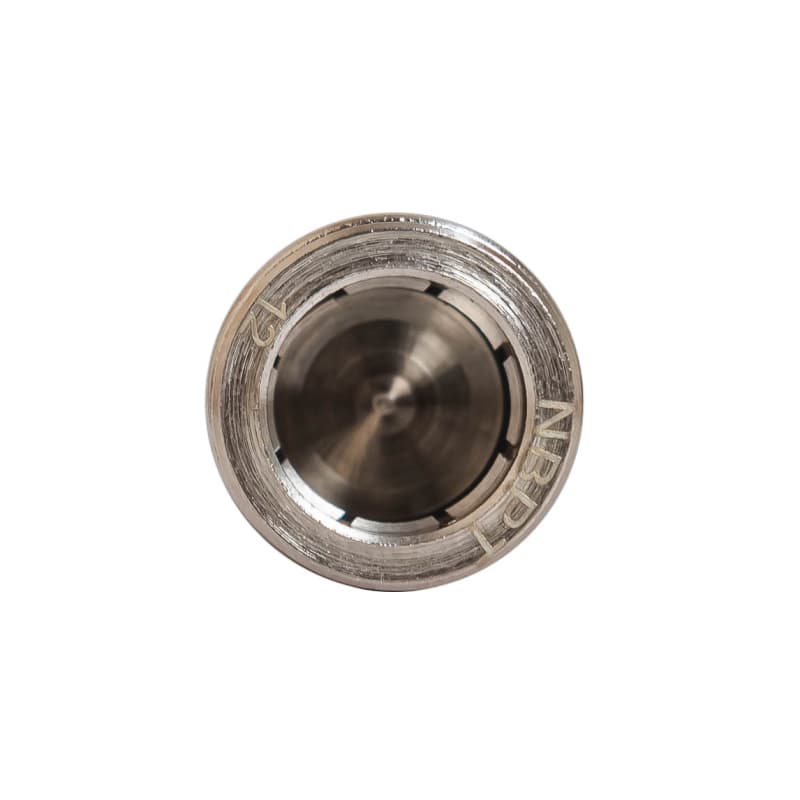

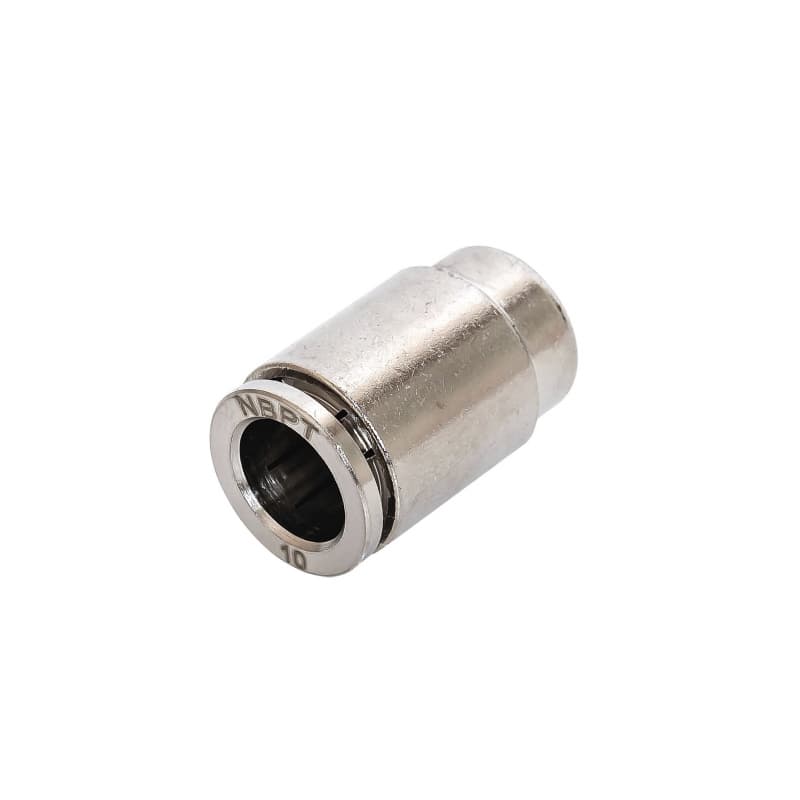

Фитинг-заглушка латунный цанговый NPPFT
Цена по запросу
Размерный ряд фитинга (внутренний диаметр цанги, мм)
| 4 | 5 | 8 | 10 | 12 |
|---|---|---|---|---|
| 4 | 5 | 8 | 10 | 12 |
Описание
Фитинг-заглушка латунный цанговый NPPFT предназначен для прекращения подачи воздуха в цанговых соединениях.
В отличии от пластиковых фитингов аналогичной конфигурации фитинги NPPFT более устойчивы к механическим воздействиям и имеют более длительный срок службы.
Фитинг имеет цанговый порт подключения.
Размер цанги в миллиметрах (мм), соответствуют внешнему диаметру пневматической трубки в (мм).
Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель, стопорное зубчатое кольцо - нержавеющая сталь AISI 316 (08Х16Н11М3), уплотнение- FKM (фторкаучук).
Пример условного обозначения фитинга
NPPFT 6 , где NPPFT - модель, 6 – внешний диаметр пневмотрубки (мм)
