Порты подключения
компрессионный (с накидной гайкой) , резьбовой (резьба внешняя трубная коническая R).
Фитинги

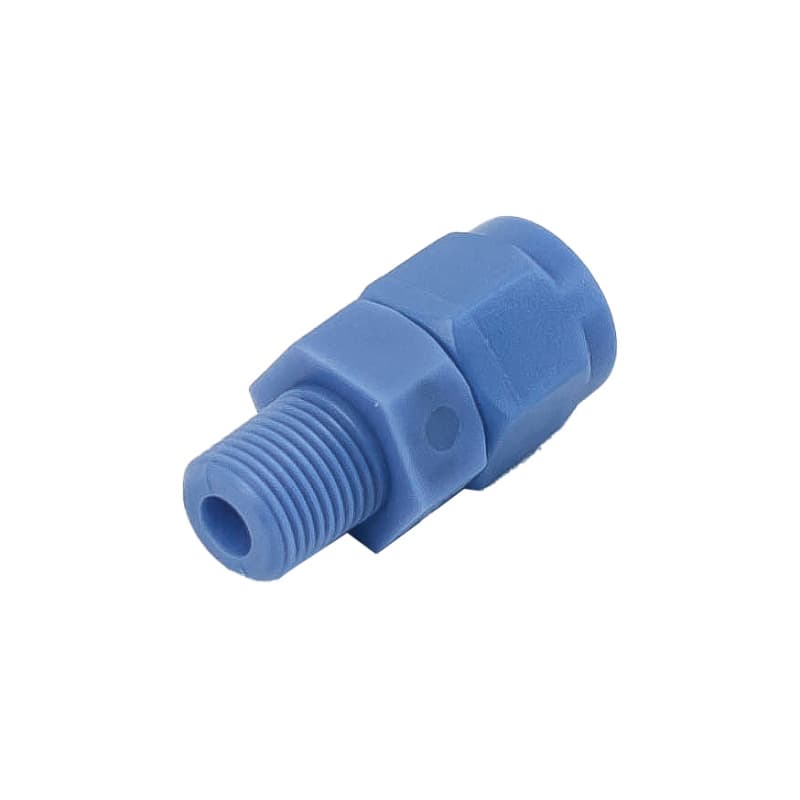

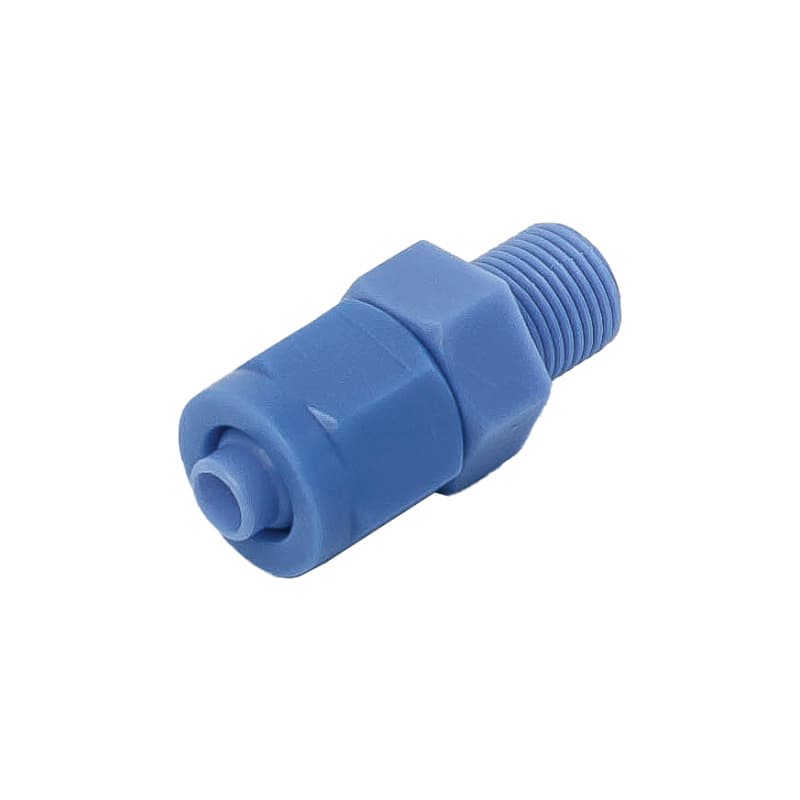

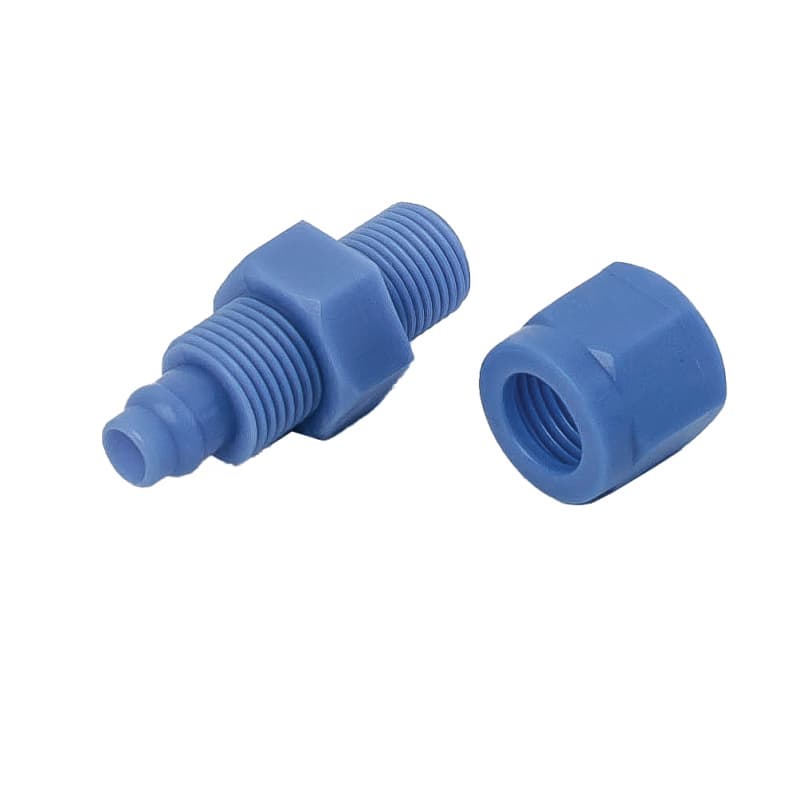

Фитинг пластиковый компрессионный прямой CK
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внешний диаметр трубки D(mm) | Резьба наружная R (дюймы) |
|---|---|---|
| CK 6-01 | 6 | 1/8 |
| CK 6-02 | 6 | 1/4 |
| CK 6-03 | 6 | 3/8 |
| CK 8-01 | 8 | 1/8 |
| CK 8-02 | 8 | 1/4 |
| CK 8-03 | 8 | 3/8 |
| CK 8-04 | 8 | 1/2 |
| CK 10-01 | 10 | 1/8 |
| CK 10-02 | 10 | 1/4 |
| CK 10-03 | 10 | 3/8 |
| CK 10-04 | 10 | 1/2 |
| CK 12-02 | 12 | 1/4 |
| CK 12-03 | 12 | 3/8 |
| CK 12-04 | 12 | 1/2 |
Описание
Пневматические фитинги CK предназначен для монтажа пневматических линий.
Фитинги серии CK используются там, где требуется отсутствие ионов металлов внутри пневматической линии.
Данные требования применимы для производства элементов радиоэлектроники, приборостроения, лекарств и химических реактивов.
Также фитинги серии CK могут быть использованы для монтажа линий по передаче различных жидкостей, таких как вода, нефтепродукты и спирты.
Размер диаметра D(мм) фитинга CK соответствует внешнему диаметру подключаемой пневматической трубки (мм).
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат

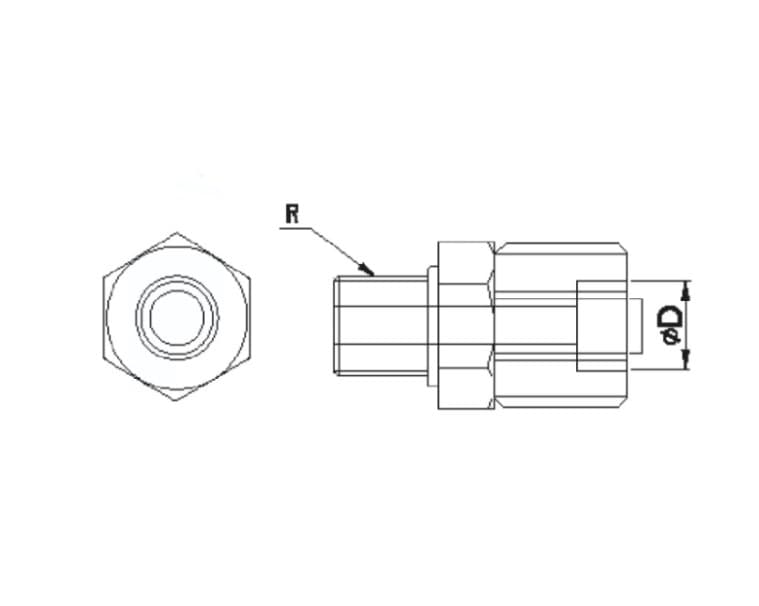

Пример условного обозначения фитинга
CK 6-02 , где CK - модель, 6 – внешний диаметр подключаемой пневмотрубки (мм), 02 - резьба трубная коническая R (1/4 дюйма)
