Имеет три порта подключения
два цанговых, один - штуцер.
Фитинги

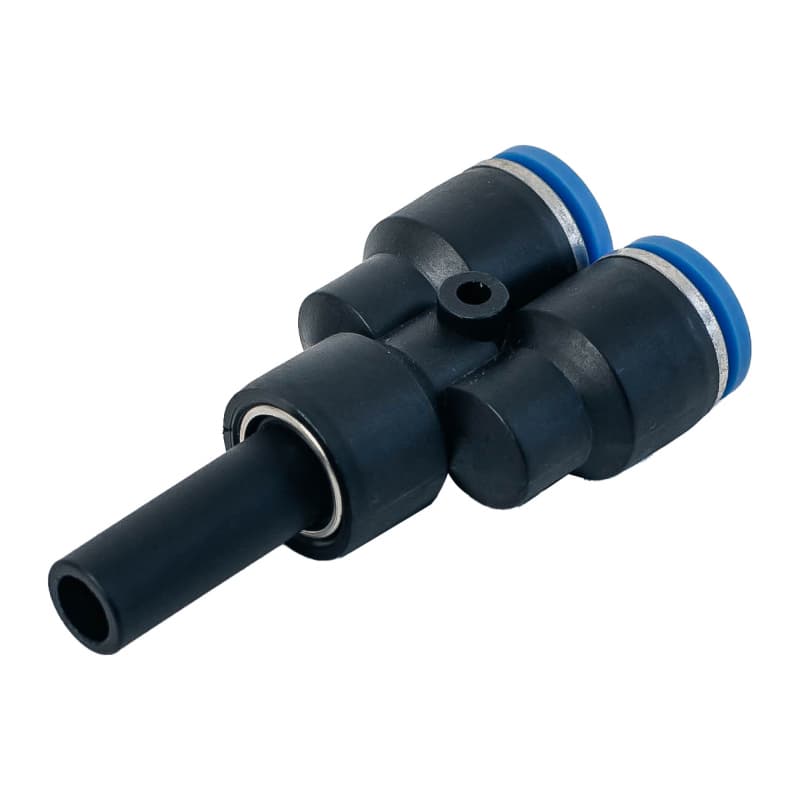

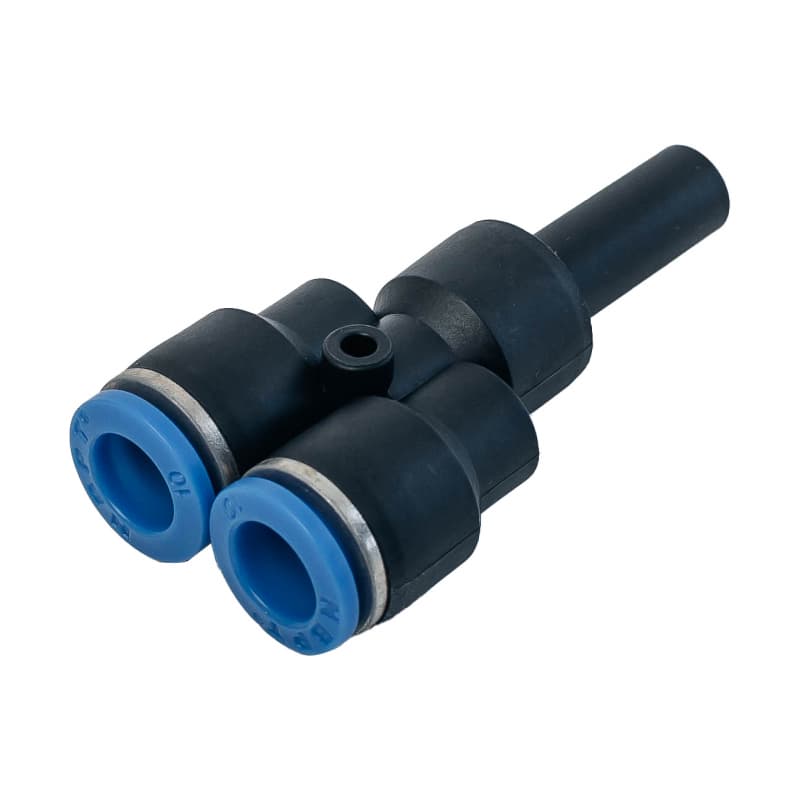

Фитинг пластиковый цанговый Y-образный PYJ
Цена по запросу

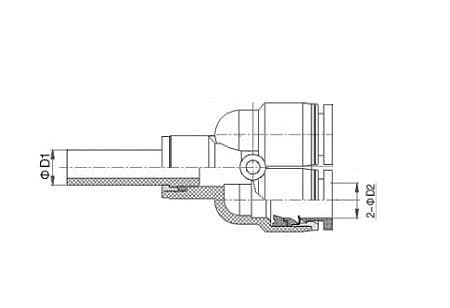

Размерный ряд фитинга, (мм)
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PYJ 4 | 4 | 4 |
| PYJ 6 | 6 | 6 |
| PYJ 8 | 8 | 8 |
| PYJ 10 | 10 | 10 |
| PYJ 12 | 12 | 12 |
Описание
Фитинг поворотный цанговый PYJ предназначен для монтажа пневматических линий. Используется для соединения пневматических трубок и фитингов одинаковых диаметров.
Наружный диаметр штуцера D1 равен внутреннему диаметру цанг D2.
Отличается надёжностью и высоким сроком эксплуатации. Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат (материал устойчив к плесени, ультрафиолету, озону, нефтепродуктам и спиртам), нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PYJ 6 , где PYJ - модель, 6 – наружный диаметр штуцера (мм) и внутренний диаметр цанги (мм).
