Рабочее давление
0 – 1 МПа (10 Атм)
Фитинги

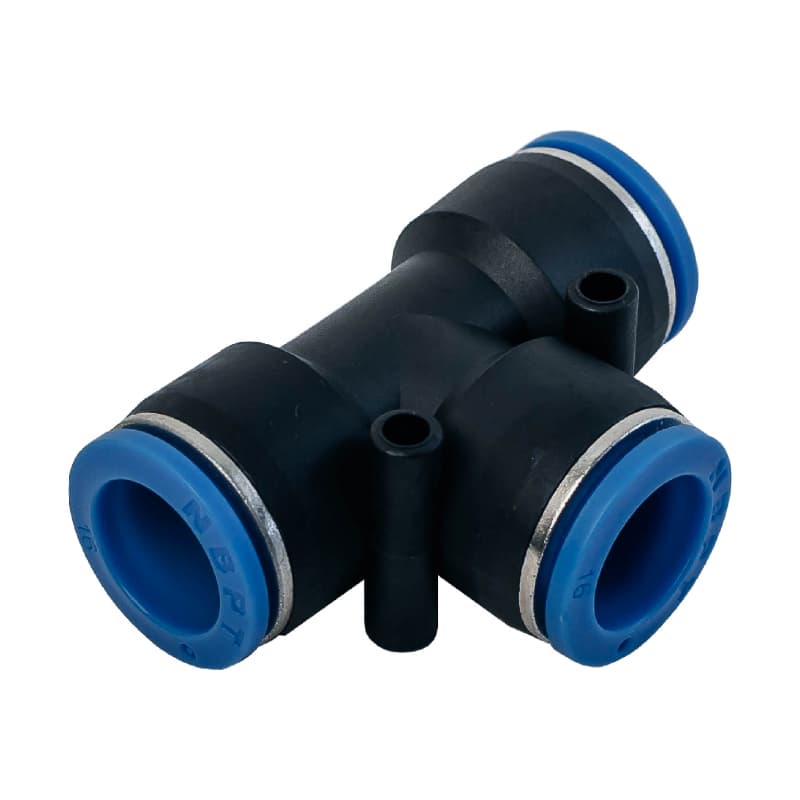

Фитинг пластиковый цанговый T-образный PUT
Цена по запросу
Размерный ряд фитинга (внутренний диаметр цанги, мм)
| 4 | 6 | 8 | 10 |
|---|---|---|---|
| 12 | 14 | 15 | 16 |
Описание
Цанговый фитинг PUT предназначен для соединения пневматических трубок одинакового диаметра.
Фитинг имеет три цанговых порта подключения одинакового диаметра.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PUT 12 , где PUT - модель, 12 – наружный диаметр соединяемых пневмотрубок (мм)
