Рабочее давление
0 – 1 МПа (10 Атм)
Фитинги

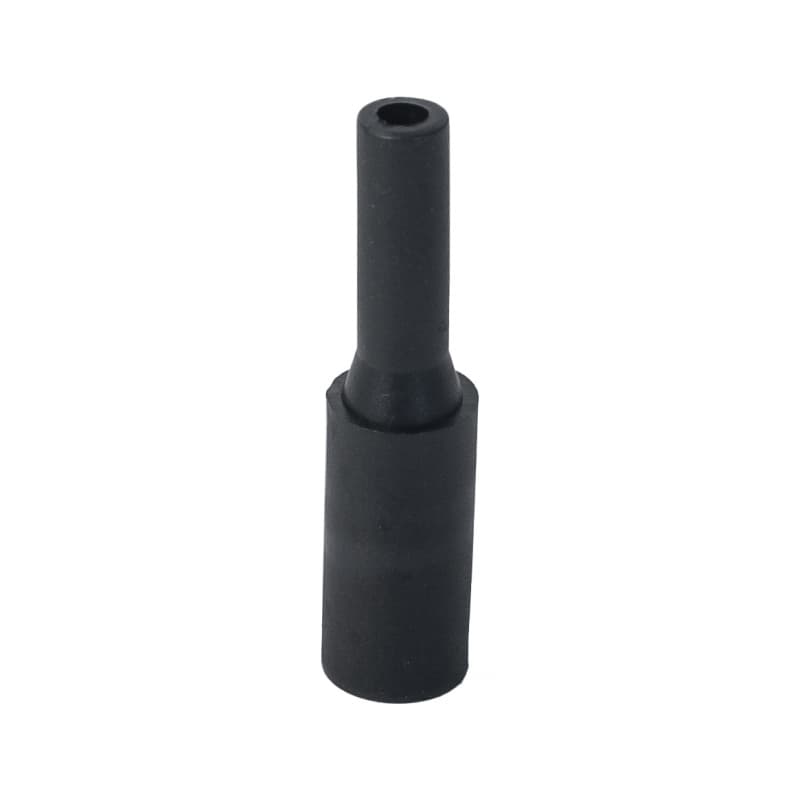

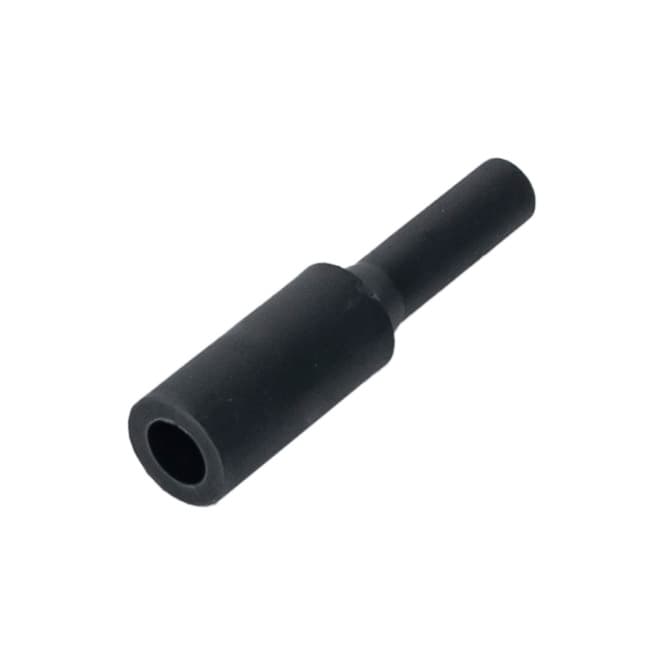

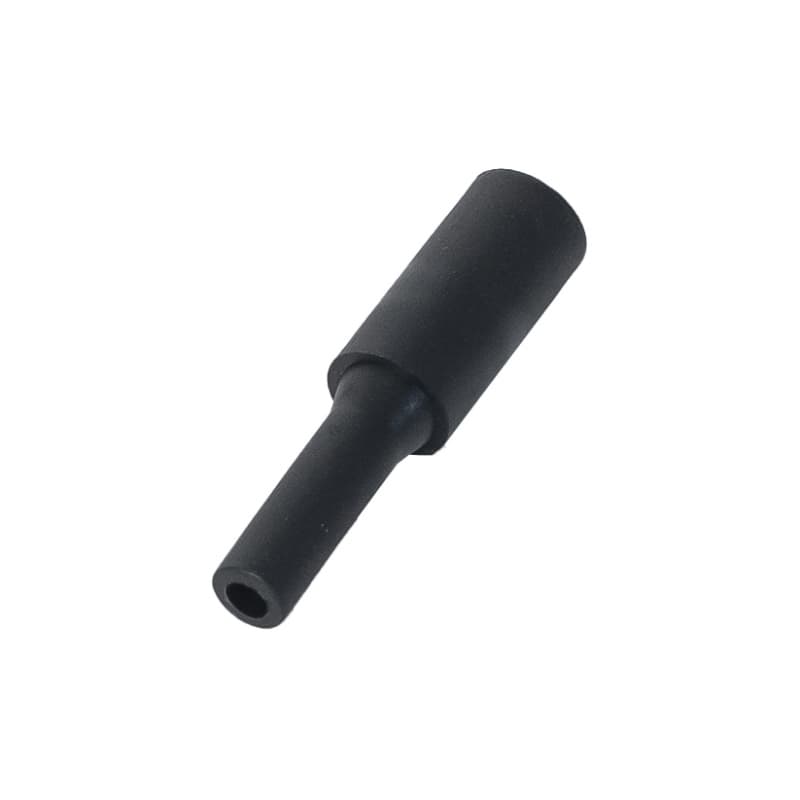

Фитинг пластиковый цанговый переходной прямой PIG
Цена по запросу

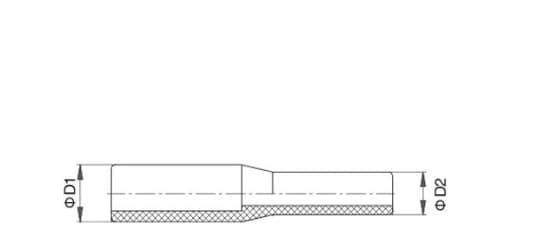

Размерный ряд фитинга
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PIG 6-4 | 6 | 4 |
| PIG 8-4 | 8 | 4 |
| PIG 8-6 | 8 | 6 |
| PIG 10-6 | 10 | 6 |
| PIG 10-8 | 10 | 8 |
| PIG 12-8 | 12 | 8 |
| PIG 12-10 | 12 | 10 |
| PIG 16-12 | 16 | 12 |
Описание
Переходной фитинг PIG предназначен для монтажа пневматических магистралей и перехода с одного диаметра цангового соединения на другой.
Чтобы осуществить монтаж, достаточно фитинг PIG вставить в цанговое соединение другого фитинга до упора.
Технические характеристики
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат
Пример условного обозначения фитинга
PIG 6-4 , где PIG - модель, 6 – наружный диаметр штуцера (мм), 4 – наружный диаметр штуцера (мм).
