Имеет два варианта исполнения
порты подключения одного диаметра, порты подключения разного диаметра(переходной фитинг).
Фитинги

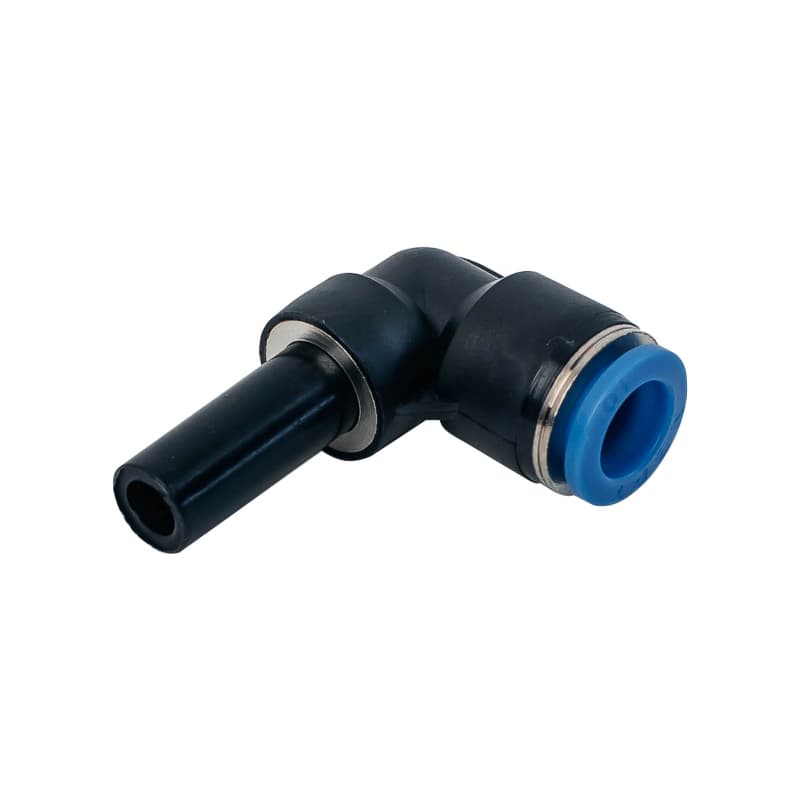

Фитинг пластиковый цанговый L-образный PLJ
Цена по запросу

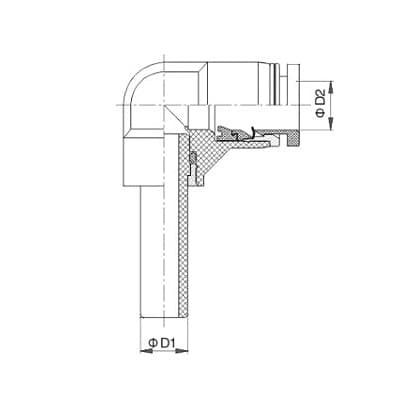

Размерный ряд фитинга
| МОДЕЛЬ | D1(mm) | D2(mm) |
|---|---|---|
| PLJ 4 | 4 | 4 |
| PLJ 6 | 6 | 6 |
| PLJ 8 | 8 | 8 |
| PLJ 10 | 10 | 10 |
| PLJ 12 | 12 | 12 |
| PLJ 6-4 | 6 | 4 |
| PLJ 8-6 | 8 | 6 |
| PLJ 10-8 | 10 | 8 |
| PLJ 12-10 | 12 | 10 |
Описание
Угловой поворотный цанговый фитинг PLJ предназначен для монтажа пневматических линий, используется для соединения пневматических трубок и фитингов.
Отличается надёжностью и высоким сроком эксплуатации. Пневматические фитинги NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы,позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов). Применяется для труб из полиуретана и нейлона.
Технические характеристики
Порты подключения
цанговый, штуцер.
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус - пластик-полибутилентерефталат, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
PLJ 6 , где PLJ - модель, 6 – наружный диаметр штуцера (мм) и внутренний диаметр цанги (мм) (вариант, когда цанга и штуцер одного размера), PLJ 6-4 , где PLJ - модель, 6 – наружный диаметр штуцера (мм), 4 внутренний диаметр цанги (мм) (вариант, когда цанга и штуцер разного размера).
