Фитинг NPWT имеет три порта подключения
два цанговых(одного размера) и резьбовой.
Фитинги

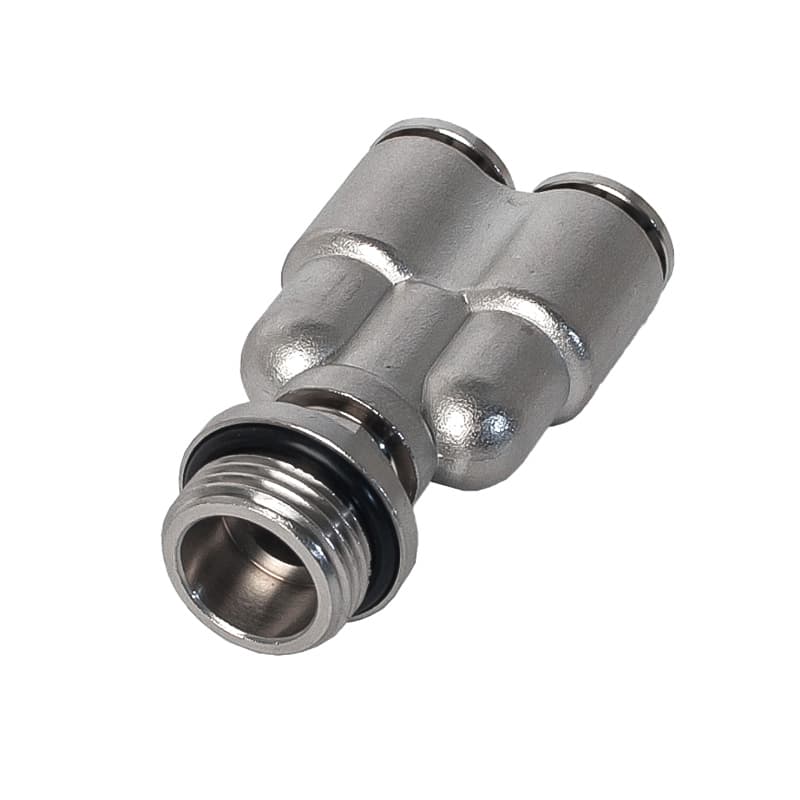

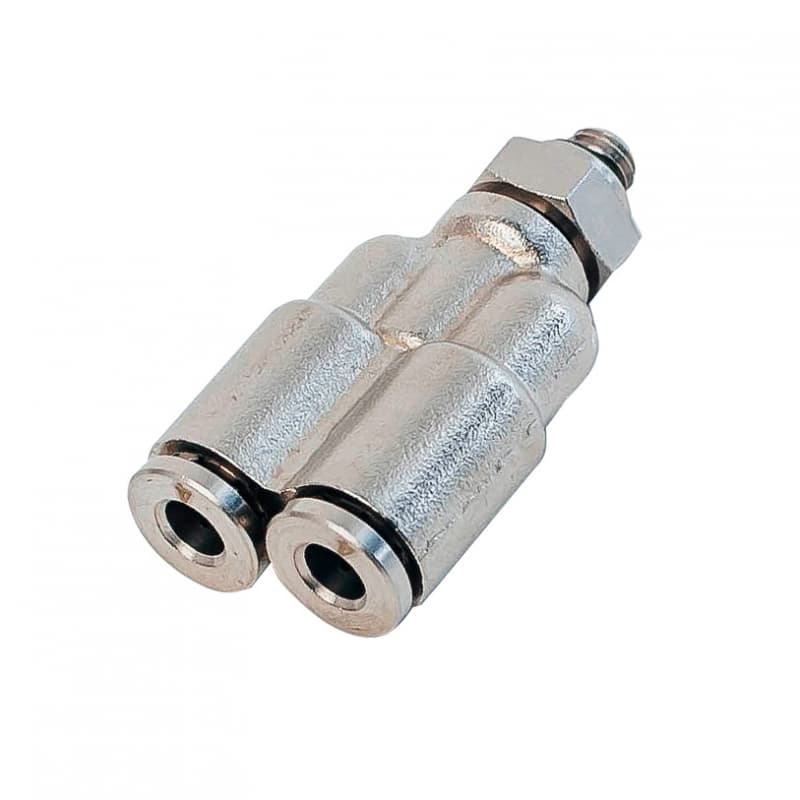

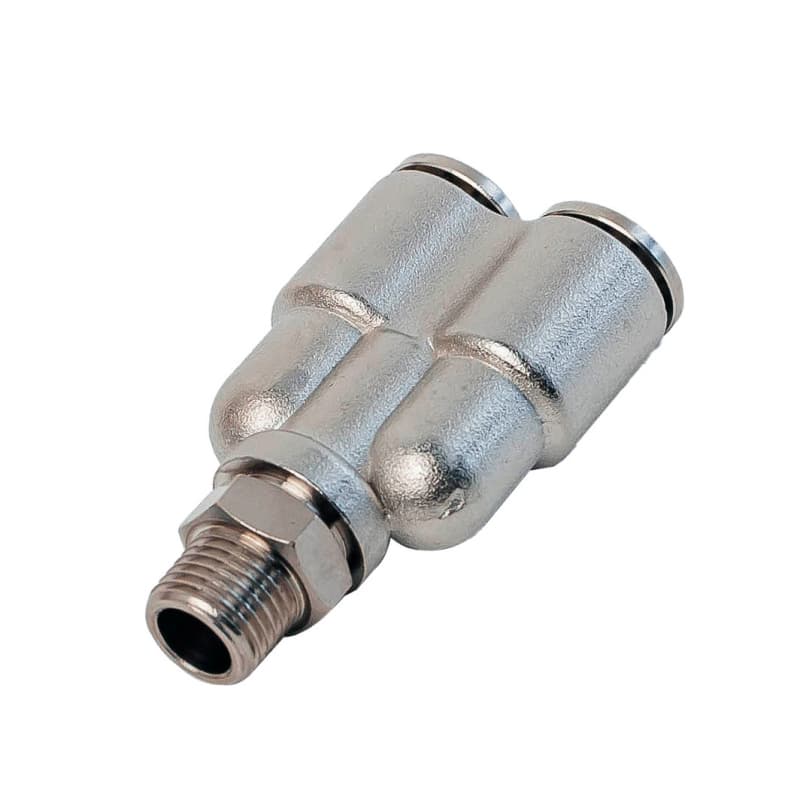

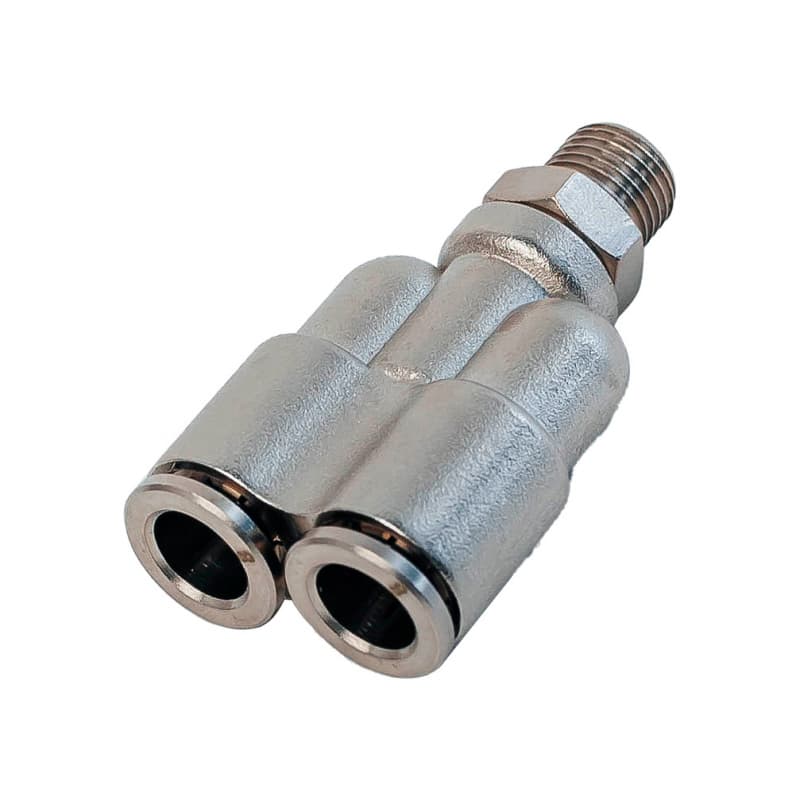

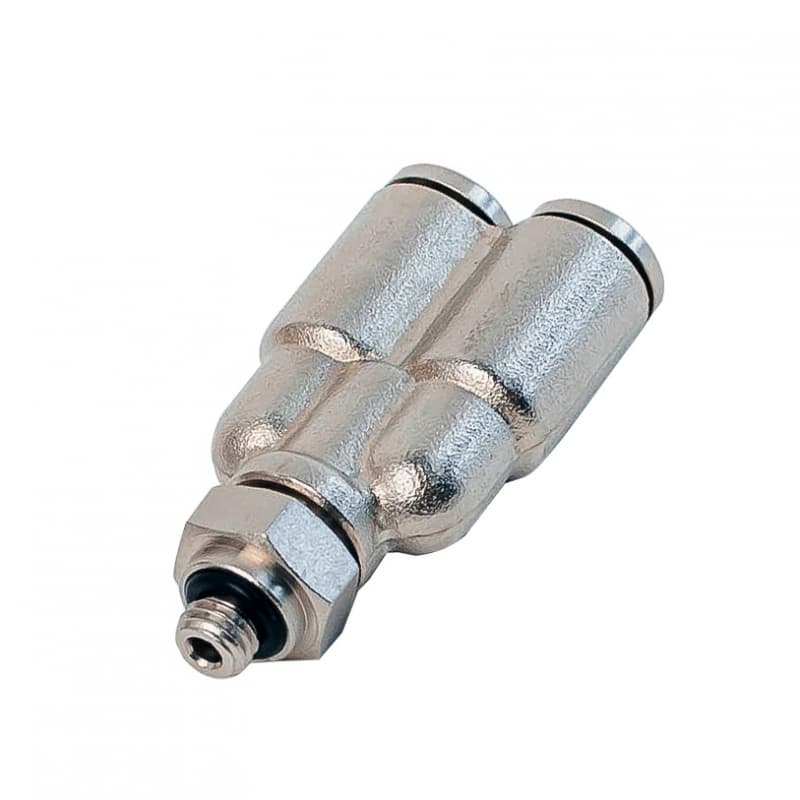

Фитинг латунный цанговый с резьбой NPWT
Цена по запросу
Размерный ряд фитинга (цанга - резьба)
| 4-G01 | 6-G01 | 8-G01 | 10-G01 | 12-G02 |
|---|---|---|---|---|
| 4-G02 | 6-G02 | 8-G02 | 10-G02 | 12-G03 |
| 4-M5*0,8 | 6-G03 | 8-G03 | 10-G03 | 12-G04 |
| 4-M6*1 | 6-G04 | 8-G04 | 10-G04 | 12-M12*1,25 |
| 4-M8*1 | 6-M5*0,8 | 8-M8*1 | 10-M8*1 | 12-M12*1,5 |
| 4-M10*1 | 6-M6*1 | 8-M10*1 | 10-M10*1 | 12-M14*1,5 |
| 4-M12*1,25 | 6-M8*1 | 8-M12*1,25 | 10-M12*1,25 | 12-M16*1,5 |
| 4-M12*1,5 | 6-M10*1 | 8-M12*1,5 | 10-M12*1,5 | 12-M20*1,5 |
| — | 6-M12*1,25 | 8-M14*1,5 | 10-M14*1,5 | 12-M22*1,5 |
| — | 6-M12*1,5 | 8-M16*1,5 | 10-M16*1,5 | — |
| — | — | 8-M20*1,5 | 10-M20*1,5 | — |
| — | — | 8-M22*1,5 | 10-M22*1,5 | — |
| — | — | — | — | — |
| — | — | — | — | — |
| — | — | — | — | — |
| — | — | — | — | — |
Описание
Фитинг латунный Y-образный NPWT c цанговым подключением и наружной резьбой, используется для монтажа пневматических линий, работающих в условиях повышенных температур и слабоагрессивных сред.
В отличии от пластиковых фитингов аналогичной конфигурации фитинги NPWT более устойчивы к механическим воздействиям и имеют более длительный срок службы.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Технические характеристики
Резьбовой порт имеет две модификации
наружная метрическая резьба М(в мм), наружная трубная цилиндрическая G(в дюймах).
Рабочая среда
воздух, вакуум, вода, технические жидкости.
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель, стопорное зубчатое кольцо - нержавеющая сталь AISI 316 (08Х16Н11М3), уплотнение цанги - FKM (фторкаучук), уплотнительное кольцо- нитрильный каучук (NBR).
Пример условного обозначения фитинга
NPWT 6-G02 , где NPWT - модель, 6 – внутренний диаметр цанги 6 мм, G02 - резьба цилиндрическая G 1/4 дюйма.
