‼️Особенности
возможность монтажа с использованием трубок с любой толщиной стенки (удаление втулки позволяет подключать трубку с любой толщиной стенки).
Фитинги

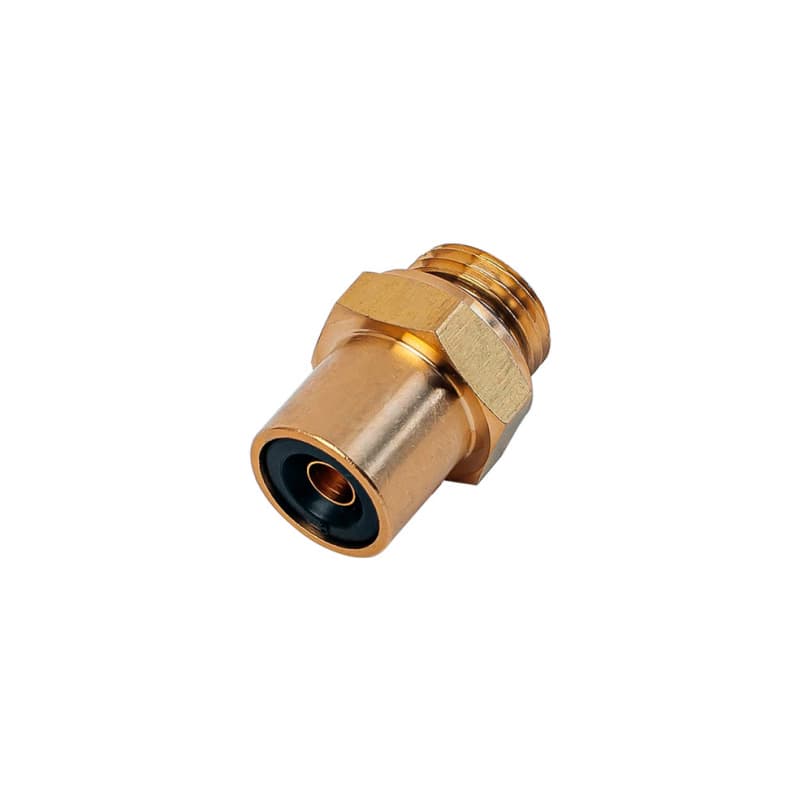

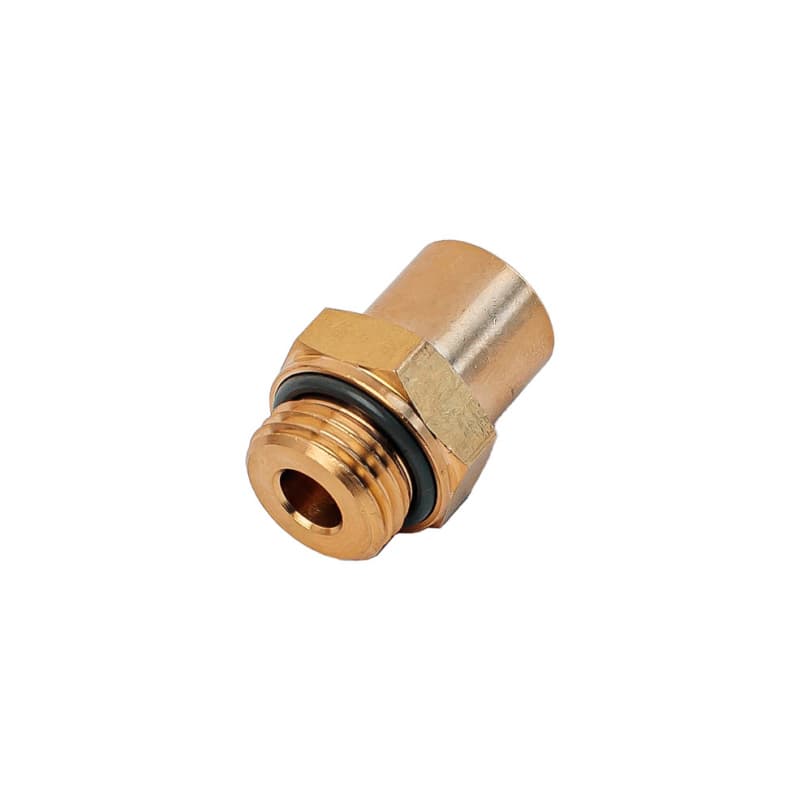

Фитинг латунный цанговый с наружной резьбой GPCT
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внешний диаметр присоединяемой трубки, (мм) | Размер внешней резьбы M (мм*шаг) |
|---|---|---|
| GPCT 6-M16*1,5-G | 6 | M16*1,5 |
| GPCT 8-M12*1,5-G | 8 | M12*1,5 |
| GPCT 8-M16*1,5-G | 8 | M16*1,5 |
| GPCT 8-M22*1,5-G | 8 | M22*1,5 |
| GPCT 10-M12*1,5-G | 10 | M12*1,5 |
| GPCT 10-M16*1,5-G | 10 | M16*1,5 |
| GPCT 10-M22*1,5-G | 10 | M22*1,5 |
| GPCT 12-M16*1,5-G | 12 | M16*1,5 |
| GPCT 12-M22*1,5-G | 12 | M22*1,5 |
| GPCT 15-M22*1,5-G | 15 | M22*1,5 |
Описание
Фитинг прямой GPCT с закрытой цангой и резьбовым метрическим подключением предназначен для монтажа пневматических контуров тормозных систем. Отличается высокой надёжностью, устойчивостью к колебанию температур, нефтепродуктам, пыли, влаги и грязи. Утопленные цанги обеспечивают свободный демонтаж после длительного срока эксплуатации.
Установленная латунная втулка внутри цанги позволяет использовать трубку с тонкой стенкой.
Корпус фитинга изготовлен путём литья под давлением, что исключает наличие раковин и микротрещин.
Размеры цанги в миллиметрах (мм), соответствуют наружному диаметру присоединяемой трубки в (мм).
- Материал - латунь марки ЛС59 в чушках без добавления вторичного сырья.
Технические характеристики
Примечание
демонтаж трубки осуществляется специальным пластиковым ключом DRK.
Портов подключения
2
Рабочее давление
до 10 Атм.
Макс. давление
16 Атм.
Рабочая температура
-40°C +80°C
Материал уплотнительного кольца
бутадиен-нитрильный каучук NBP, устойчивый к перепадам температур и нефтепродуктам.
Пример условного обозначения фитинга
GPCT 8-M16*1.5-G, где GPCT - модель, 8 – наружный диаметр присоединяемой пневмотрубки (8 мм), M16*1,5-G – наружная резьба М 16*1,5 с уплотнительным кольцом
