Рабочая среда
воздух, вакуум, вода, технические жидкости.
Фитинги

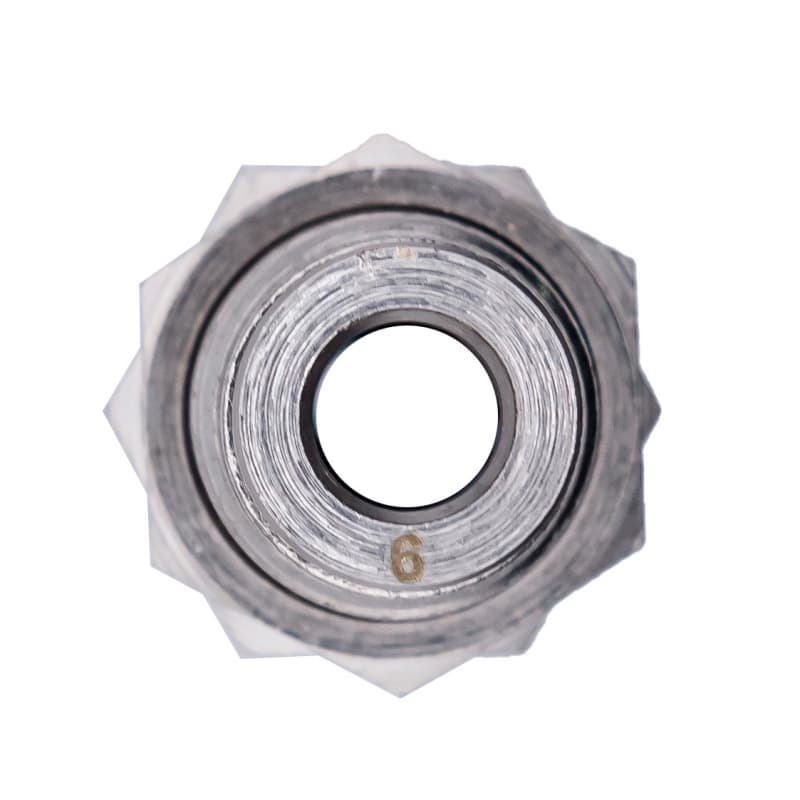

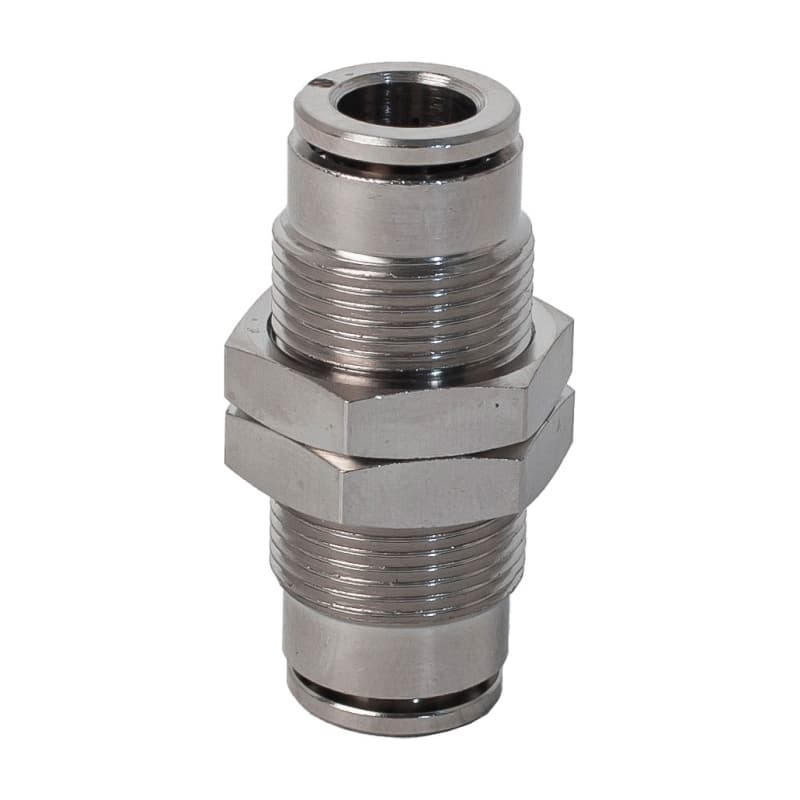

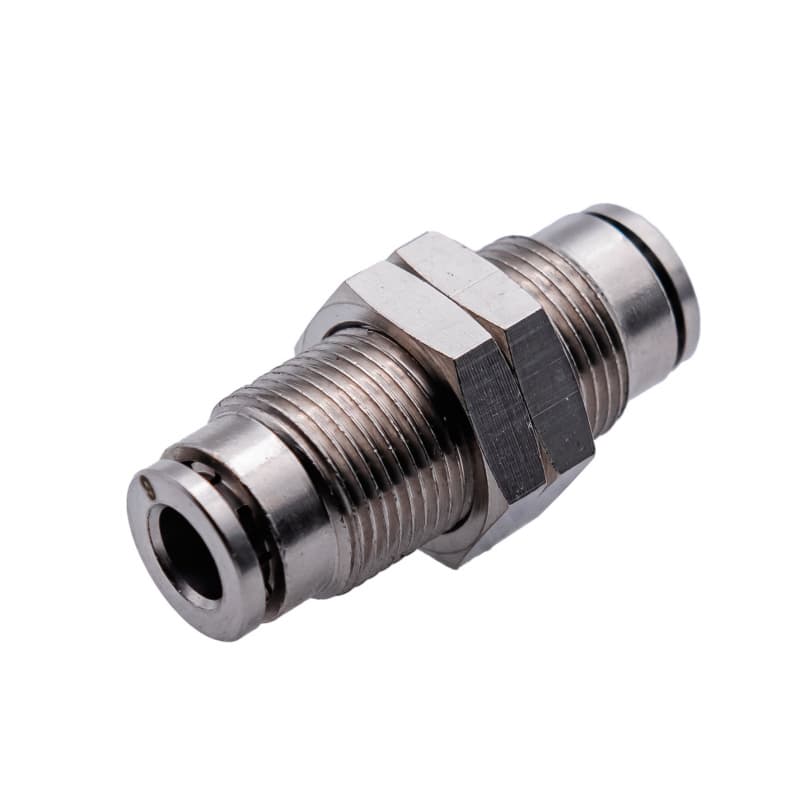

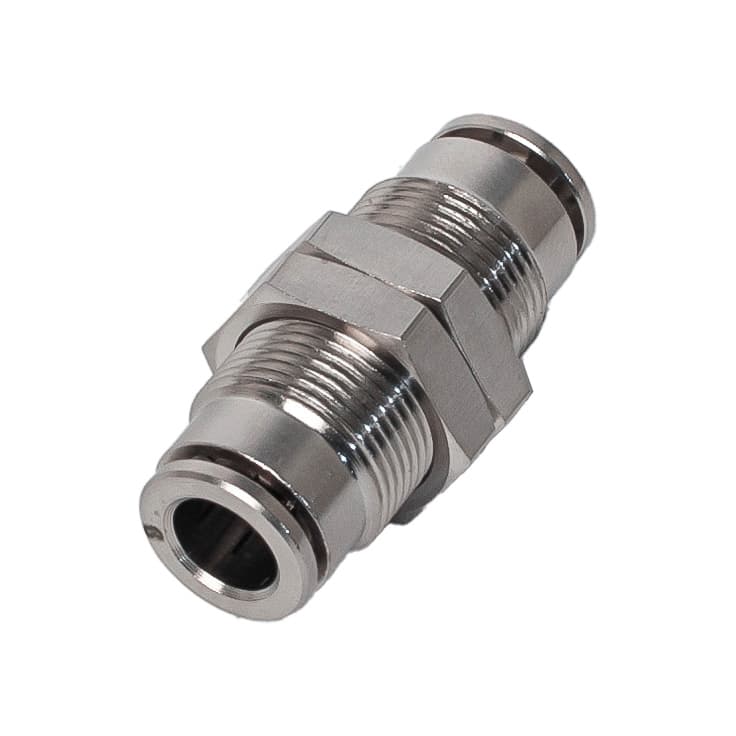

Фитинг латунный цанговый прямой NPMT
Цена по запросу
Размерный ряд фитинга
| Внутренний диаметр цанги (мм) | 4 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|
| Внутренний диаметр цанги (мм) | 4 | 6 | 8 | 10 | 12 |
Описание
Фитинг латунный цанговый прямой NPMT используется для стендового монтажа в пневматических линиях работающих в условиях повышенных температур и слабоагрессивных сред.
В отличии от пластиковых фитингов аналогичной конфигурации фитинги NPMT более устойчивы к механическим воздействиям и имеют более длительный срок службы.
Фитинг имеет два цанговых порта подключения(одного диаметра) и внешнюю метрическую резьбу с двумя монтажными гайками под ключ, для панельного монтажа.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам соединяемых пневматических трубок в (мм).
Технические характеристики
Рабочее давление
0 - 1,0 МПа (10 Бар)
Максимально допустимое давление
3,0 МПа (30 Бар)
Отрицательное давление
-100 кПа
Рабочая температура
от - 30 °C до + 140 °C
Материал исполнения
корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель, стопорное зубчатое кольцо - нержавеющая сталь AISI 316 (08Х16Н11М3), уплотнение- FKM (фторкаучук).
Пример условного обозначения фитинга
NPMT 6 , где NPMT - модель, 6 – наружные диаметры соединяемых пневмотрубок (мм).
