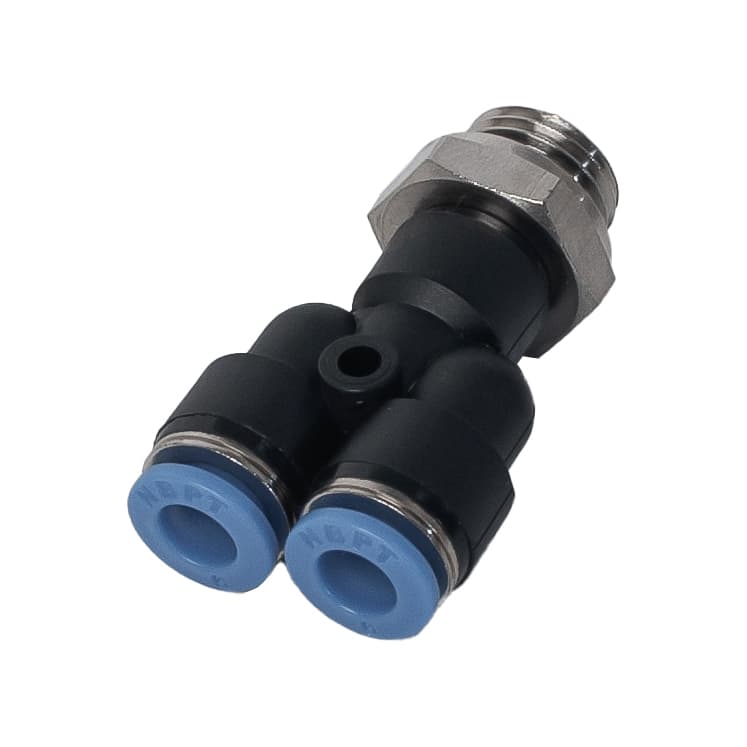

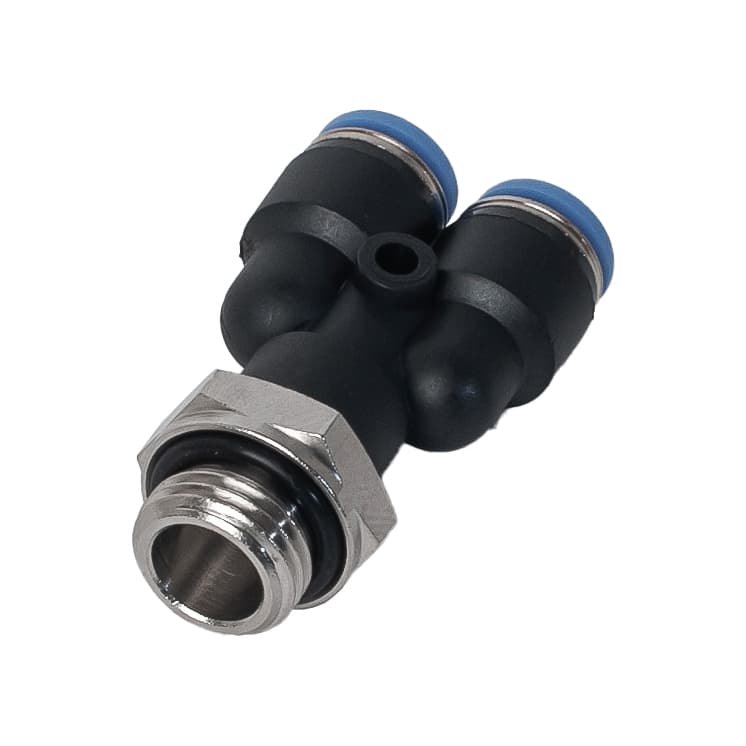

Фитинг комбинированный цанговый Y-образный PWT-G

Фитинг комбинированный цанговый Y-образный PWT-G — фото 3

Цена по запросу

Размерный ряд фитинга

4-M5*0,8	6-M5*0,8	8-G01	10-G01	12-G01	16-G03
4-M6*1	6-M6*1	8-G02	10-G02	12-G02	16-G04
4-G01	6-G01	8-G03	10-G03	12-G03	—
4-G02	6-G02	8-G04	10-G04	12-G04	—
4-G03	6-G03	—	—	—	—
—	6-G04	—	—	—	—

Описание

Предназначен для монтажа пневматических линий и обеспечивает надёжное герметичное соединение.

Отличается повышенной надёжностью, устойчивостью к агрессивным средам, разницам температур, нефтепродуктам, скачкам давления и высоким сроком эксплуатации.

Имеет три порта подключения - цанговых два (одинакового ø) и резьбовой ( наружная резьба М или G).

Фитинги PWT-G c метрической резьбой М и цилиндрической резьбой G имеют уплотнительное кольцо из NBR.

код

Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%⁠) с никелевым покрытием, нажимная втулка - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PWT 6-G02 , где PWT - модель, 6 - ø цанг 6мм , G02 - наружная резьба G 1/4 дюйма
