Фитинг комбинированный цанговый угловой PLF

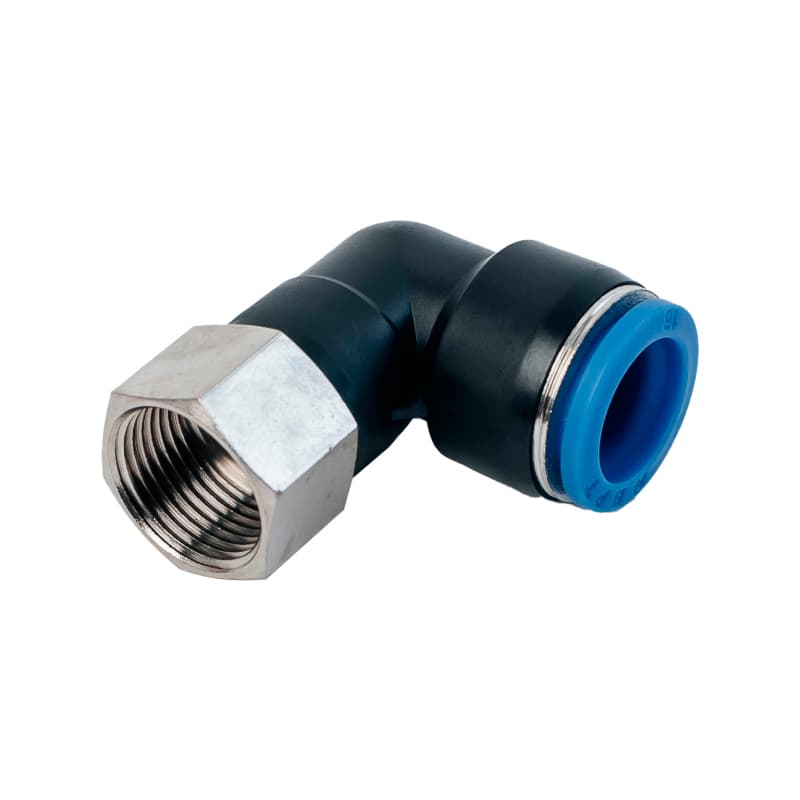

Фитинг комбинированный цанговый угловой PLF — фото 1

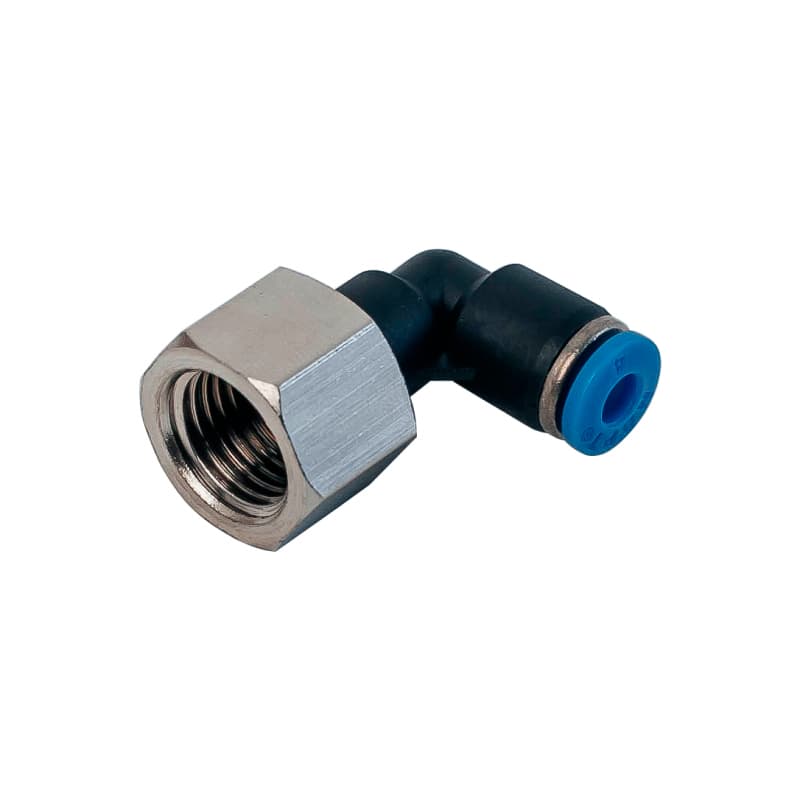

Фитинг комбинированный цанговый угловой PLF — фото 2

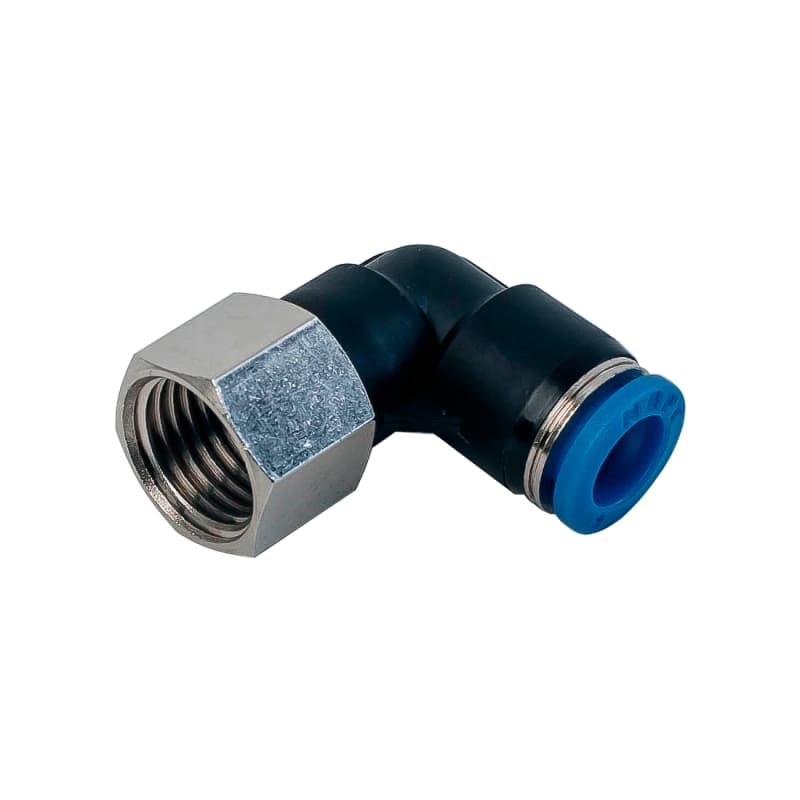

Фитинг комбинированный цанговый угловой PLF — фото 3

Цена по запросу

Размерный ряд фитинга

4-016-018-0110-0112-0114-0316-03
4-026-028-0210-0212-0214-0416-04
4-036-038-0310-0312-0314-G0316-G03
4-G016-048-0410-0412-0414-G0416-G04
4-G026-G018-G0110-G0112-G0114-M18*1,516-M16*1,5
4-G036-G028-G0210-G0212-G02—16-M18*1,5
4-M5*0,86-G038-G0310-G0312-G03—16-M20*1,5
4-M6*16-G048-G0410-G0412-G04—16-M22*1,5
4-M8*16-M5*0,88-M8*110-M10*112-M10*1——
4-M10*16-M6*18-M10*110-M10*1,512-M10*1,5——
4-M10*1,56-M8*18-M10*1,510-M12*1,2512-M12*1,25——
4-M12*1,256-M10*18-M12*1,2510-M12*1,512-M12*1,5——
4-M12*1,56-M10*1,58-M12*1,510-M14*1,512-M14*1,5——
—6-M12*1,258-M14*1,510-M16*1,512-M16*1,5——
—6-M12*1,58-M16*1,510-M18*1,512-M18*1,5——
—6-M14*1,58-M18*1,510-M20*1,512-M20*1,5——
—6-M16*1,58-M20*1,510-M22*1,512-M22*1,5——
—6-M18*1,58-M22*1,5————
—6-M20*1,5—————
—6-M22*1,5—————
Описание

Предназначен для монтажа пневматических линий и обеспечивает надёжное герметичное соединение.

Отличается повышенной надёжностью, устойчивостью к агрессивным средам, разницам температур, нефтепродуктам, скачкам давления и высоким сроком эксплуатации.

Имеет два порта подключения - цанговый и резьбовой (внутренняя резьба М или R).





код

схема фитинга
Схема комбинированного фитинга в разрезе



Технические характеристики

Рабочее давление

0 – 1 МПа (⁠10 Атм⁠)

Максимально допустимое давление

1,5 МПа (⁠14,0 Атм⁠)

Отрицательное давление

0,1 МПа (⁠1 Атм⁠)

Рабочая температура

от -20 °C до +60 °C

Рабочая среда

воздух

Материал исполнения

корпус - пластик-полибутилентерефталат, латунь марки ЛС59-1(⁠многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%⁠) с никелевым покрытием, нажимная втулка  - полиоксиметилен (⁠POM⁠), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (⁠NBR⁠).

Пример условного обозначения фитинга

PLF 4-01 , где  PLF  - модель,  4  - ø цанги 4мм,  01  - резьба R 1/8 дюйма
