Стоп-фитинг имеет два порта подключения
цанговых и резьбовой (наружная резьба R,M).
Дроссели и клапаны

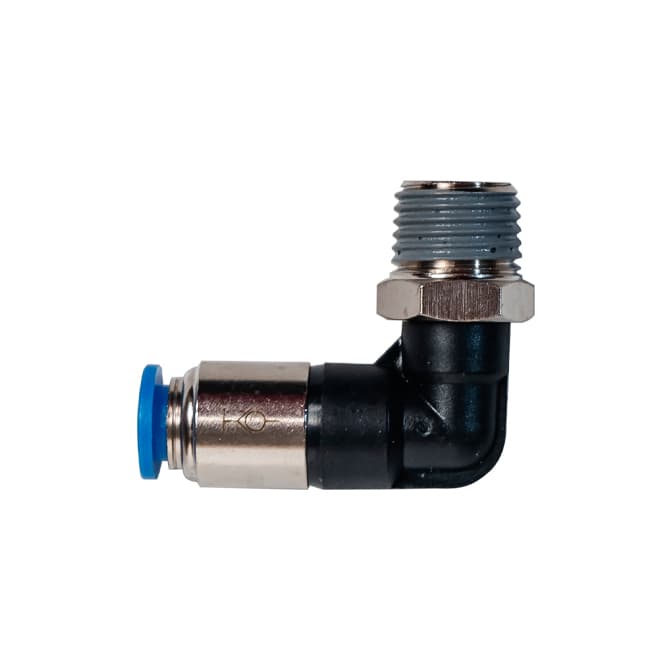

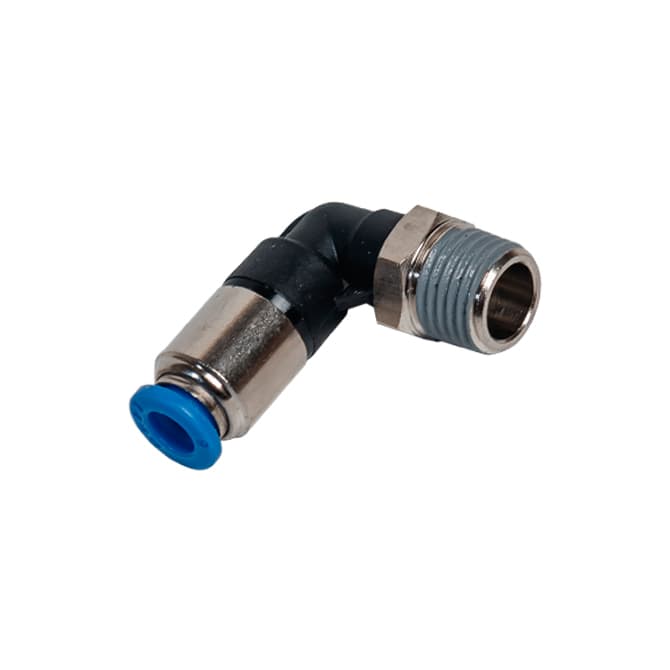

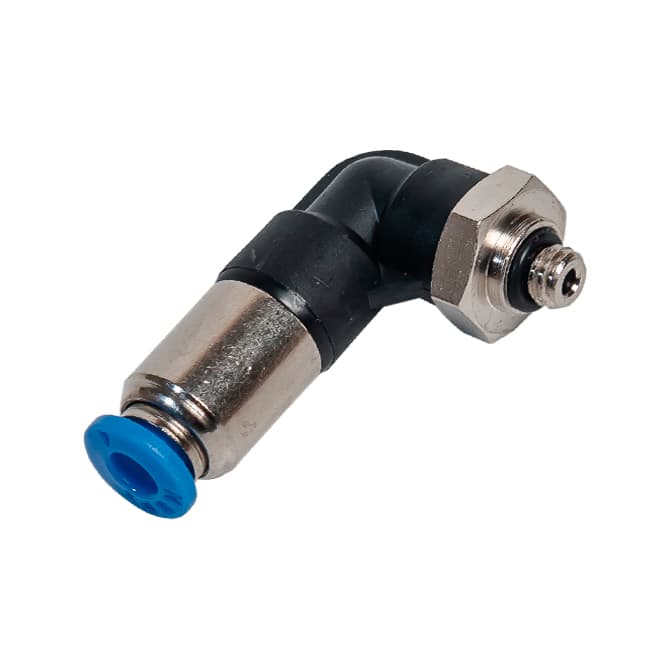

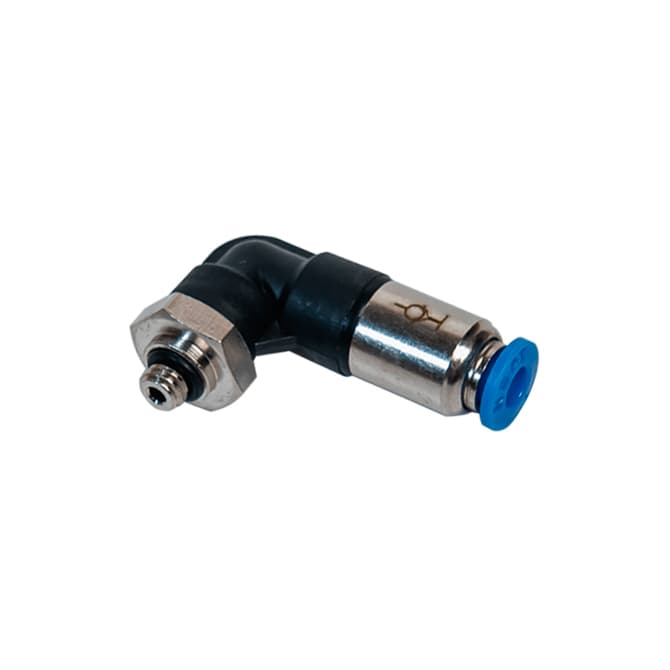

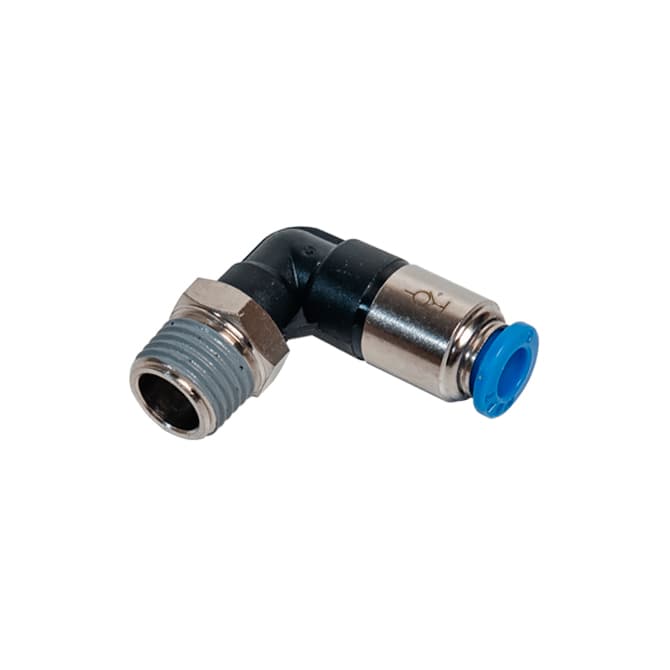

Стоп-фитинг комбинированный цанговый SPL
Цена по запросу
Размерный ряд фитинга
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр цанги D (мм) | Размер наружной резьбы R (дюймы) | Размер наружной резьбы M (мм*шаг) |
|---|---|---|---|
| SPL 4-M5 | 4 | — | M5*0.8 |
| SPL 4-01 | 4 | R1/8 | — |
| SPL 4-02 | 4 | R1/4 | — |
| SPL 6-01 | 4 | R1/8 | — |
| SPL 6-02 | 6 | R1/4 | — |
| SPL 8-01 | 8 | R1/8 | — |
| SPL 8-02 | 8 | R1/4 | — |
| SPL 8-03 | 8 | R3/8 | — |
| SPL 10-02 | 10 | R1/4 | — |
| SPL 10-03 | 10 | R3/8 | — |
| SPL 10-04 | 10 | R1/2 | — |
| SPL 12-03 | 12 | R3/8 | — |
| SPL 12-04 | 12 | R1/2 | — |
Описание
Стоп-фитинг L- образный SPL предназначен для остановки потока воздуха в пневматической линии. Фитинг пропускают воздух в обоих направлениях, только тогда когда в фитинги вставлена пневмотрубка. Перекрытие потока воздуха происходит при разрыве пневматической линии (трубка удалена из фитинга).
Предназначен для монтажа пневматических линий.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
Пневматические клапаны NBPT имеют усиленные цанговые зажимы, которые образуют равномерное уплотнение вокруг трубки, обеспечивая высокую надежность и длительный срок службы, позволяя многократно подсоединять и отсоединять трубку (более 1000 циклов).
Технические характеристики
Рабочее давление
0 – 1 МПа (10 Атм)
Максимально допустимое давление
1,5 МПа (14,0 Атм)
Отрицательное давление
0,1 МПа (1 Атм)
Рабочая температура
от -20 °C до +60 °C
Рабочая среда
воздух
Материал исполнения
корпус (комбинированный) - латунь и PBT(полибутилентерефталат). Латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди:57-60%, цинк:37,5-42,2%, свинец:0,8-1,9%) с никелевым покрытием, нажимная втулка - полиоксиметилен (POM), стопорные зубчатые кольца - нержавеющая сталь AISI 304/316, уплотнение - нитрильный каучук (NBR).
Пример условного обозначения фитинга
SPL 6-02 , где SPL - модель, 6 - размер внутреннего диаметра цанги 6мм, 02 - размер резьбового порта подключения R 1/8 дюйма.
