Порты подключения БРС SFPC-P-Е
розетка (европейский разъём БРС мама) и цанговый под трубку.
Быстроразъемные соединения

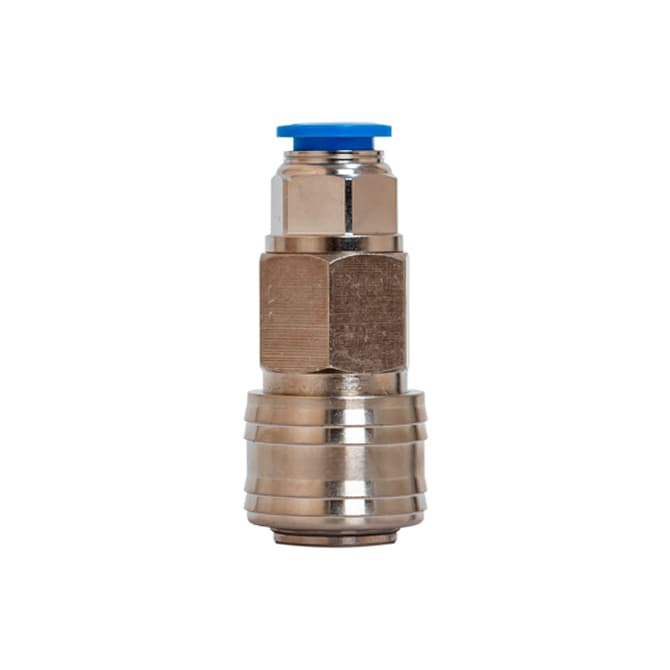

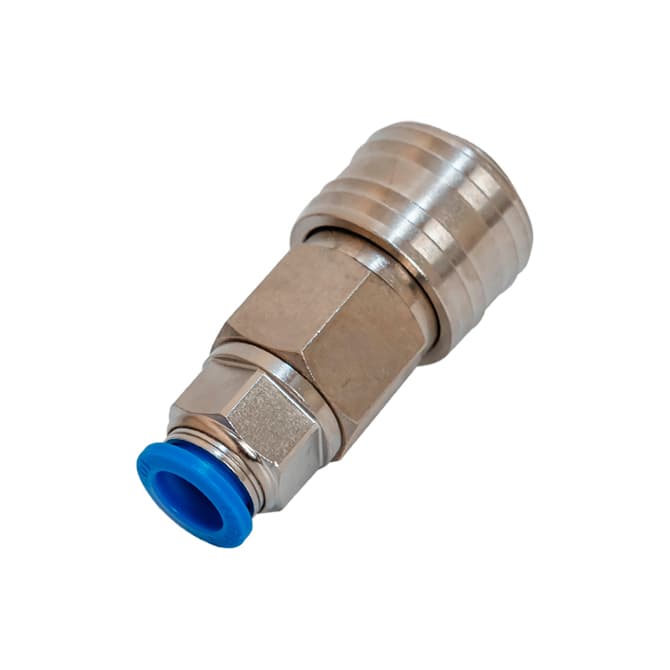

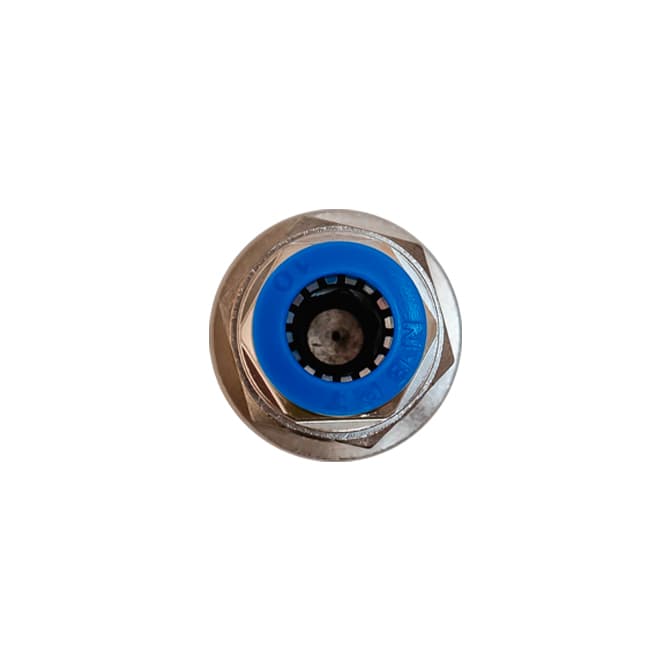

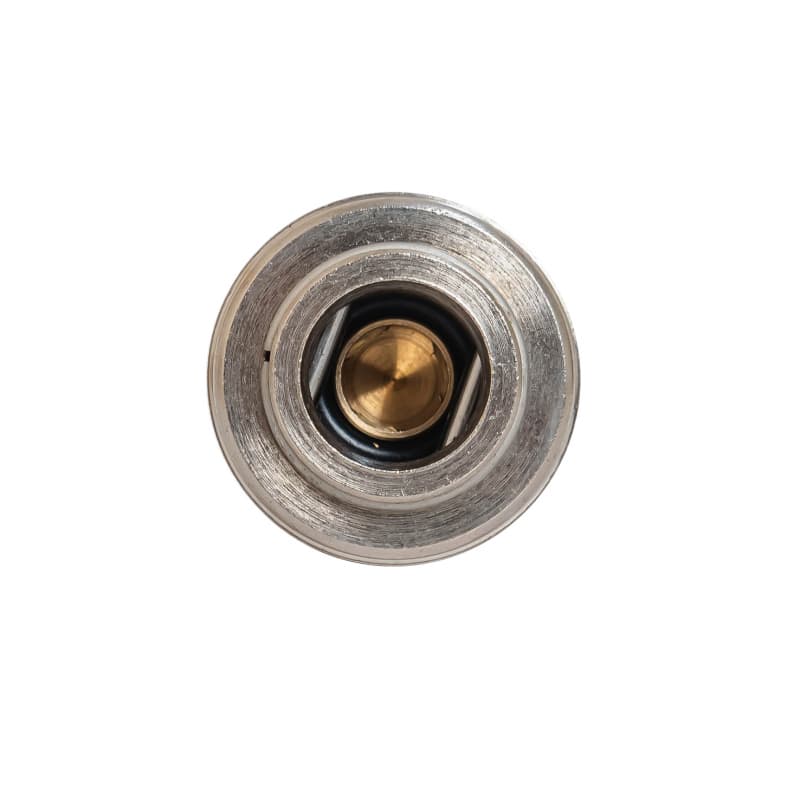

Розетка БРС европейская латунная цанговая SFPC-P-Е
Цена по запросу
Размерный ряд фитинга
| Модель фитинга | Внутренний диаметр цанги (мм) |
|---|---|
| SFPC 4-P-E | 4 |
| SFPC 6-P-E | 6 |
| SFPC 8-P-E | 8 |
| SFPC 10-P-E | 10 |
| SFPC 12-P-E | 12 |
Описание
Пневматический быстросъемный соединитель латунный (БРС) SFPC-P-Е используются для подключения пневмоинструмента к пневматической магистрали.
Размеры цанг в миллиметрах (мм), соответствуют наружным диаметрам присоединяемых пневматических трубок в (мм).
- Рабочая температура от - 20 °C до +70 °C
Технические характеристики
Используется с пневмотрубками
PU, PE, PA6, PA12.
Надёжность соединения гарантируется только при использовании штекеров (папа) европейского типа производства NBPT
PC-P-E, PF, PM, PH, PP.
Отличительные особенности
отсутствие аналогов на рынке, простота монтажа и надёжность соединений, длительный срок службы, высокая коррозийная стойкость.
Встроенный клапан
есть
Рабочая среда
воздух
Рабочее давление
0 - 1,0 Мпа (10 Атм)
Максимально допустимое давление
1,5 Мпа(14,0 Атм)
Материал исполнения
корпус - латунь марки ЛС59-1, покрытие-никель, уплотнение - NBR.
Пример условного обозначения фитинга
SFPC 4-P-Е , где SFPC-P-E - модель , 4 - внутренний диаметр цанги 4 мм.
